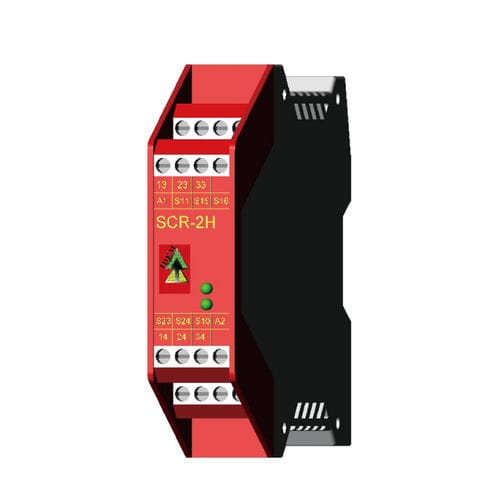

L'SCR-2H di IDEM è un relè di sicurezza di monitoraggio compatto e universale a 2 mani. È conforme alla norma EN574, Tipo IIIC ed è destinato all'uso in circuiti di sicurezza progettati in conformità alla norma EN60204-1.
L'SCR-2H è adatto al collegamento di due pulsanti con un contatto normalmente chiuso e un contatto normalmente aperto.
Quando la tensione di funzionamento è applicata ad A1 e A2 e l'anello di retroazione X1 e X2 è chiuso, l'SCR-2H è pronto per l'uso.
I contatti di uscita si chiudono solo quando i 2 pulsanti T1 e T2 vengono azionati contemporaneamente (entro 0,5 s). I contatti di uscita non si chiudono se viene azionato un solo pulsante o se il circuito di retroazione è aperto. Vengono rilevati cortocircuiti o circuiti aperti. Per attivare una nuova operazione, entrambi i pulsanti devono essere stati rilasciati e il circuito di retroazione deve essere chiuso.
È importante che i pulsanti siano disposti in modo tale da impedire un azionamento accidentale o un facile bypass, in conformità alle norme EN574 e EN999.
CARATTERISTICHE:
2 contatti di uscita di sicurezza a guida forzata.
Standard: EN574, EN60204-1, EN954-1, ISO13849-1, EN62061.
Categoria di arresto: 0.
Fino alla categoria 4 EN954-1 e EN574.
Fino a PLe ISO13849-1.
SILCL 3 EN62061.
Ridondanza e monitoraggio del ciclo.
Monitoraggio dei cortocircuiti.
montaggio su guida Din da 22 mm.
---
