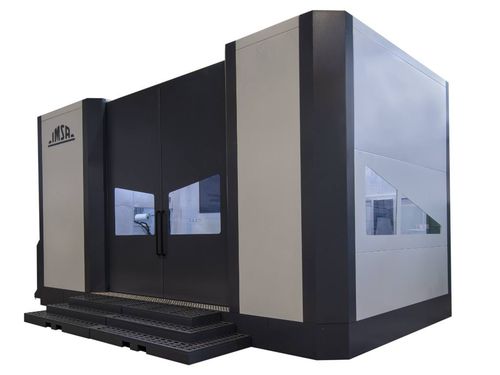

Foratrice-fresatrice CNC MF1600 S2

per fori profondiper stampi5 assi

La macchina di foratura profonda e fresatura MF1600S2 è stata concepita per le esigenze dei costruttori di stampi fino a 30 tonnellate. MF1600S2 ha una robusta struttura elettrosaldata con disegno a T (montante mobile trasversale). Uno stampo avente diametro max 3.600mm può ruotare all’interno della struttura macchina. La tavola (asse X) ha movimento di traslazione di 3.000mm e movimento di rotazione in continua controllata. Lavorazioni ortogonali, a singola inclinazione e a doppia inclinazione con rotazione tavola 360° e inclinazione unità di lavorazione +30°-15°. Lavorazione 4 facce: la MF1600S2 dispone sia di una corsa trasversale estesa che di una tavola di grossa portata ma con superficie contenuta, facilitando la lavorazione delle 4 facce con singolo staffaggio. Due unità di lavorazione separate, poste sullo stesso slittone, per l’esecuzione di fresature e per la foratura con punta a cannone. Questo sistema ad assi indipendenti, segno distintivo delle macchine IMSA, consente il passaggio da foratura profonda a fresatura e viceversa in pochi secondi e non necessita di alcun interventoda parte dell’operatore. UNITÀ DI FRESATURA. MF1600S2 è dotata di una testa di fresatura ISO50, con elettromandrino 35 kW, 6.000rpm, 334 Nm (S1), con raffreddamento a liquido. Cambio utensili ISO50 di varie capacità in opzione. FORATURA PROFONDA: Profondità di foratura in ciclo unico 1.600 mm. Metodo di foratura: con punta a cannone. Profondità di foratura in ciclo unico 1.600 mm. Diametri ottimali 5-32(40) mm. Mandrino 15 kW (S1), 4.200 rpm. Funzioni specifiche IMSA, per il controllo del processo di foratura profonda.
