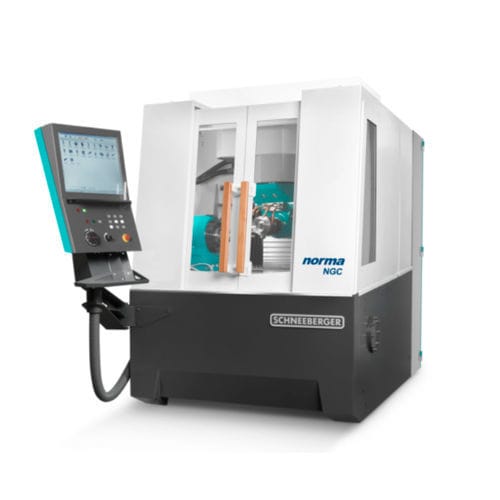

Rettificatrice per ingranaggi norma NGC
per attrezzi da taglioper freseCNC

rettificatrice per ingranaggi
rettificatrice per ingranaggi
rettificatrice per ingranaggi
rettificatrice per ingranaggi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Applicazioni
per attrezzi da taglio, per frese, per ingranaggi
Tipo di ordine
CNC
Altre caratteristiche
ad alta prestazione, ad elevata produttività, compatta, universale, 5 assi
Velocità del mandrino

Min.: 1.000 rpm
(6.283 rad.min-1)

Max.: 12.000 rpm
(75.398 rad.min-1)

Potenza

10 kW, 13 kW
(13,6 hp, 17,68 hp)

Corsa X

470 mm
(19 in)

Corsa Y

390 mm
(15 in)

Descrizione

La normaNGC è la macchina affilatrice per utensili universale a 5 assi per la produzione e la riaffilatura di utensili per l'asportazione di truciolo. Lavorazione completa sull'esterno e sul frontale sino ad una lunghezza del tagliente di 300 mm, diametro sino a 400 mm, lunghezza massima del pezzo serrabile 500 mm. Utensili per l'asportazione di truciolo come frese, frese a raggio per la costruzione di stampi, punte a forare ad alte prestazioni, alesatori, frese profilate, inserti profilati in HSS, metallo duro e Cermet. Per la riaffilatura di utensili per la dentatura, creatori, stozzatori e lame per ingranaggi conici sono disponibili software, processo di affilatura e sistemi di serraggio specifici. Produzione in rettifica di lame per l'industria della carta, degli alimentari e della plastica. Pezzi Wheel-shaped con serraggio speciale e caricamento automatico. Numerosi accessori per ampliare il campo di applicazione e la produttività della macchina. Caricatore pezzi Caricatore mole Sistemi di misura in tutti gli assi Contropunta manuale o idraulica Lunetta manuale, idraulica o a controllo CNC che segue il punto di affilatura Pinze di serraggio, alberi di serraggio, supporti per inserti Sistema di filtrazione refrigerante Aspiratore per fumi Impianto antincendio a CO2 Assi: Asse Z: 325 mm, colonna verticale, guida a rulli, vite a circolazione di sfere, risoluzione 50 nm Asse A: ISO 50 portautensili, risoluzione 0.0001° Asse C: 380°, rotazione della testa di affilatura, risoluzione 0.0001° Controllo: FANUC 31i-B5, 5 assi controllati Monitor a colori TFT da 19” con tastiera e touchscreen, USB 3.0
