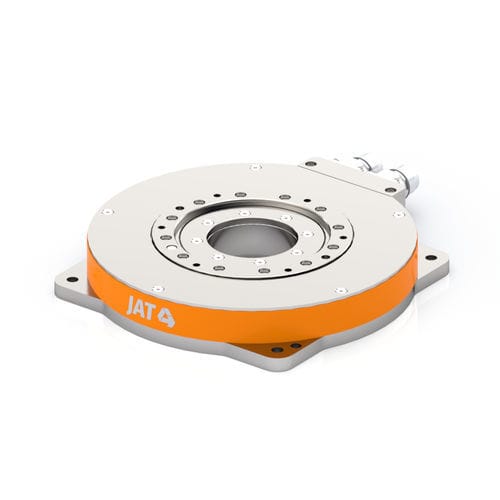

La tavola rotante HRT-160 del portafoglio del sistema modulare a tavola rotante è progettata come un'unità completa pronta per il collegamento. La tavola rotante viene consegnata con cavi, componenti di azionamento abbinati con precisione, come servomotori e amplificatori. Con un'altezza totale di soli 28 mm, la tavola rotante integra di serie un motore torque come azionamento diretto, un cuscinetto volvente ed un sistema di misura incrementale. L'apertura centrale fissa può essere utilizzata per la conduzione dei tubi e facilita l'installazione. Sono disponibili diverse opzioni, ad es. varie interfacce bus di campo e lunghezze di cavo.
Dati generali
✓ Design compatto
✓ Motore torque come azionamento diretto
✓ Encoder incrementale integrato (seno/coseno opzionale, assoluto)
✓ Opzioni: Cuscinetti vari, freni di stazionamento, uscite cavi e lunghezze diverse
✓ Disponibile come sistema completo comprendente un servo amplificatore con un'adeguata interfaccia per bus di campo
Dati tecnici
✓ Max. Tensione del circuito intermedio 325 VDC
✓ Coppia di picco da 8,8 a 21,4 Nm
✓ Coppia nominale da 2,5 a 3,4 Nm
✓Repeatability di ±0,3 arcsec
---
