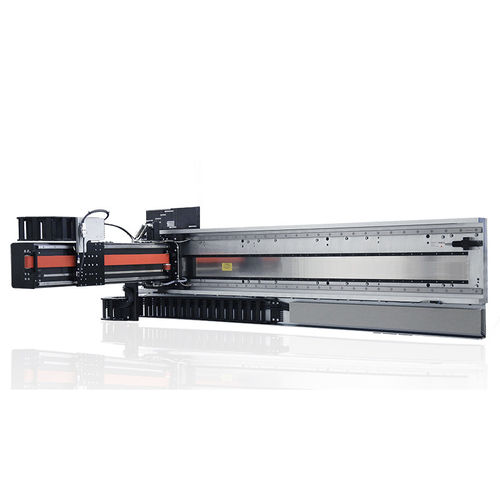

Asse lineare con sistema di posizionamento

con motore linearecon cinghia a taccaper robot

- Asse in fibra di carbonio con cinghia dentata - Per applicazioni Pick & Place Richieste - Per un posizionamento rapido e preciso (punto a punto) - Elevata dinamica e precisione di posizionamento Implementazione - Elevata dinamica e rigidità intrinseca grazie agli assi in fibra di carbonio (bassa massa in movimento) - Asse di base intrinsecamente rigido - Elevata precisione e riproducibilità grazie ai sistemi di misura magnetici lineari Sistema complessivo: - Carico: 20 kg - Sistema di misura della risoluzione: 1 μm - Riproducibilità: 2 μm - Precisione assoluta: ±20 µm - Ripetibilità altezza/lato: ±100 µm / ±150 µm Asse X: - Azionamento diretto con motore lineare con nucleo in ferro PLM-100 - Corsa: 1200 mm - Velocità massima: 2 m/s - Massima accelerazione: 13 m/s² con 20 kg di carico Asse Y: - Asse in fibra di carbonio con cinghia dentata - Corsa: 650 mm - Velocità massima: 1,5 m/s - Massima accelerazione: 10 m/s² con 20 kg di carico
