Software di acquisizione EM-05500TGP

di automatizzazioneper tomografia da TEM

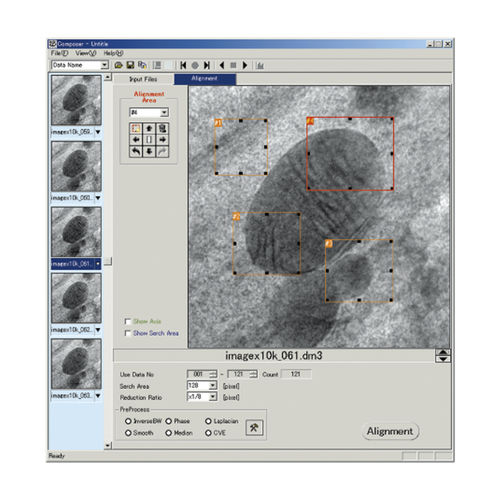

struttura tridimensionale ad alta precisione Il Sistema Tomografo TEM è un sistema di automazione che gestisce l'intero processo dall'acquisizione di immagini tilt sequenziali fino alla loro ricostruzione tridimensionale. I suoi software (Recorder, Composer, Visualizer-Kai) impiegano algoritmi unici per consentire l'automazione di varie regolazioni particolarmente necessarie per la tomografia. Registratore Questo software acquisisce in breve tempo immagini di inclinazione sequenziali per la tomografia. Per una ricostruzione accurata sono necessarie molte immagini dei campioni, scattate durante l'inclinazione continua con un certo passo angolare. Operazioni come l'inclinazione del campione a un passo angolare prestabilito, la correzione dello spostamento della vista derivante dall'inclinazione, la regolazione della messa a fuoco e l'acquisizione delle immagini vengono eseguite automaticamente. Compositore Questo software esegue una ricostruzione tridimensionale da immagini di inclinazione acquisite in sequenza. Un elemento cruciale per la tomografia a fascio di elettroni è l'allineamento accurato dei dati delle immagini. Questo problema viene risolto calcolando la posizione tridimensionale sull'asse di inclinazione e analizzando le informazioni angolari precise, ottenendo così una ricostruzione precisa in tempi brevi e con un funzionamento semplice. Visualizzatore-Kai Questo software visualizza i dati ricostruiti tridimensionalmente con vari metodi, come il rendering dei volumi e delle superfici, e consente inoltre un'osservazione intuitiva sullo schermo, come se si maneggiasse con le mani. Utilizzando il mouse, le immagini possono essere spostate e visualizzate liberamente. È inclusa anche la funzione di misurazione della lunghezza. Palcoscenico campione ad alta inclinazione (opzionale) Per acquisire immagini con un angolo di inclinazione elevato, è necessario uno stadio campione ad alta inclinazione.
