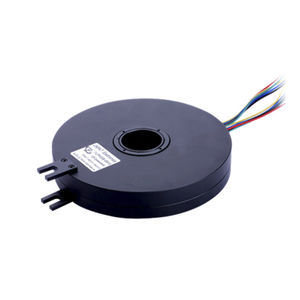

Collettore rotante tipo pancake LPKS-0205
ad albero cavocompattomodulare

collettore rotante tipo pancake
collettore rotante tipo pancake
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Struttura
ad albero cavo, tipo pancake
Altre caratteristiche
compatto, modulare, a spazzola multitrefolo, 380 VAC/DC, PCB
Tensione

380 V

Corrente primaria

5 A

Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 300 rpm
(1.885 rad.min-1)

Numero di contatti

2 unit

Descrizione

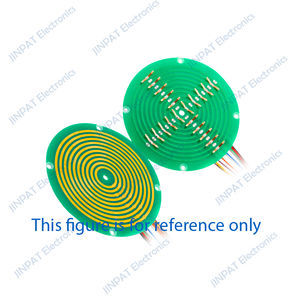

Un anello di scorrimento può essere utilizzato in qualsiasi sistema elettromeccanico che richieda una rotazione libera e continua durante il trasferimento di potenza o dati da una struttura fissa a una struttura rotante. Un anello di scorrimento è anche chiamato interfaccia elettrica rotante, collettore, girevole o commutatore. Un anello di scorrimento può migliorare le prestazioni del sistema semplificando le operazioni ed eliminando i fili soggetti a danni che penzolano dai giunti mobili. Il foro passante non ostruito da 46,0 mm offre spazio per l'idraulica, la pneumatica o per il montaggio di un albero concentrico. Il Pan Cake Slip Ring LPKS-0205 Pan Cake utilizza un'avanzata tecnologia di spazzole a fibre ottiche che offre diversi vantaggi rispetto ai contatti tradizionali, tra cui punti di contatto multipli per ogni fascio di spazzole, bassa forza di contatto per fibra e bassi tassi di usura del contatto. Inoltre, le spazzole in fibra non necessitano di lubrificazione e non producono praticamente nessun residuo di usura. Caratteristiche ♦ 6mm THK ♦ Progettazione di PCB separati per pancake ♦ Diametro esterno compatto di 82 mm ♦ Cuscinetti in acciaio e albero e alloggiamento lavorati per ambienti difficili ♦ Il montaggio a collare è standard; il montaggio a flangia è opzionale ♦ Sono disponibili varie uscite di piombo ♦ Gli anelli placcati in argento sono standard. Opzionale placcato in oro ♦ Rotazione continua a 360° dei segnali di potenza o dati Vantaggio ♦ Trasferisce i segnali di controllo e di dati ♦ La tecnologia delle spazzole in fibra garantisce un funzionamento senza manutenzione (non è necessaria alcuna lubrificazione) ♦ Il design modulare soddisfa requisiti speciali grazie a tecniche di produzione standard ♦ Configurazioni personalizzate per la vostra applicazione

---
