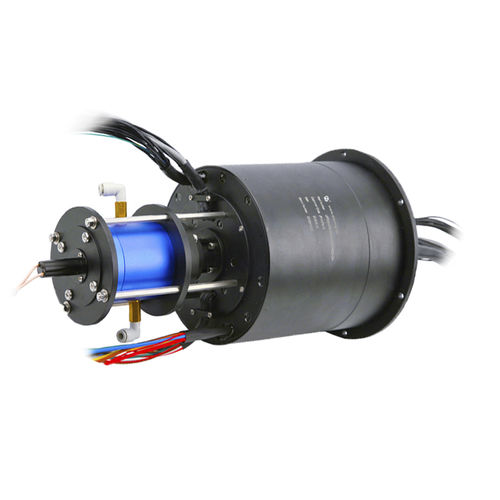

Collettore rotante elettrottico LPT000-0720-0203-52S-2E3-HD02-02A

via EthernetHDMIalbero di trasmissione

Giunto rotante integrato idraulico ed elettrico pneumatico integrato Si tratta di un giunto rotante ibrido ad alta precisione nell'industria nazionale prodotto da JINPAT, che supporta la trasmissione integrata di segnali elettrici, gas, liquidi e vari, come ad esempio HD-SDI (1080P@30Hz), Gigabit Ethernet, segnale RS422, segnale del trasformatore rotante e segnale di eccitazione ecc. Specificazione 95 circuiti Giunto rotante elettrico Range di corrente: 7 ckt*20A, 52 ckt *segnale, 2 coppie* Gigabit Ethernet, 1 ckt* ground, 2 coppie * segnale video SPL, 2 * gas/liquido; Tensione: 24V (segnale), 220V (potenza) Rigidità dielettrica: tra circuiti ≥500VAC@50Hz (corrente), 300VAC@50Hz (segnale); Resistenza di isolamento: 300MΩ@500VDC Rumore elettrico: ≤35 mΩ Velocità di funzionamento: 0~100 rpm Contatto: Metallo prezioso L'alloggio: Lega di alluminio Dimensione del filo: Filo coassiale RG 179 Temperatura di lavoro: -40°C~+70°C Umidita': Fino al 70% di umidità relativa Vita: ≥10 milioni di giri SPL Segnale Video SPL Segnale Rotary Joint Circuito: 2 coppie; Rumore elettrico: ≤35mΩ Risoluzione: 1080P, 30Hz; Velocità di lavoro: 0~100 rpm; Filo coassiale SizeRG179 filo coassiale; Temperatura di lavoro: -40°C~+70°C Giunto rotante idraulico pneumatico-idraulico Canale: 2 canali I media: Aria Compressata/Liquido di lavaggio Pressione di esercizio: 0-1.2MPa; Calibro di connessione: 1/8; Dimensione del tubo: Φ 6; Tipo di connettore: 1/8;
