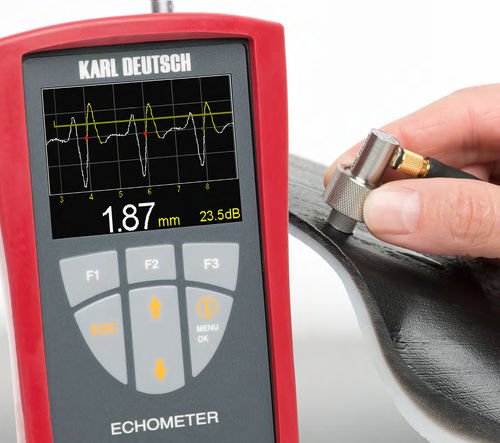

Grazie all'impostazione individuale dei monitor e delle misure al passaggio a zero del segnale, il nuovo ECHOMETRO A-scan 1077 fornisce valori di misura estremamente accurati con un'incertezza di misura fino a 0,01 mm, ad esempio per soddisfare i requisiti della produzione di tubi di precisione o della costruzione di carrozzerie. Vengono impiegate misure a eco multiplo e sonde rettilinee monoelemento con e senza linea di ritardo.
La visualizzazione ad alta risoluzione della scansione A del segnale a ultrasuoni è particolarmente utile per i materiali con problemi di suono, al fine di regolare in modo ottimale i parametri di misura, come il campo di misura e la valutazione della polarità del segnale.
Oltre al controllo manuale e automatico del guadagno, la compensazione automatica della profondità selezionabile bilancia l'attenuazione del segnale fino a quattro dei primi echi e li amplifica alla stessa altezza dello schermo. In questo modo, soprattutto per i materiali con un'elevata attenuazione del segnale, è possibile ottenere un maggior numero di echi multipli ben valutabili senza clipping del segnale.
Fatti chiave
- Riconoscimento automatico della sonda
- Display A-scan per visualizzare la curva dell'eco
- Campo di misura da 0,25 a 400 mm (a seconda della sonda, delle proprietà del materiale e della modalità operativa)
- Monitoraggio del valore limite
- Modalità operative: impulso del trasmettitore a eco della parete posteriore, eco della parete posteriore a eco della parete posteriore
- Correzione del guadagno in funzione del tempo di transito
- Display a colori ad alta risoluzione con 320 px x 240 px
- Unità di misura: mm, pollici, m/s, pollici/µs, µs
- Risoluzioni: 0.1 mm / 0,01 mm / 0,001 mm
- Campo di misura della velocità del suono: 100 - 19.999 m/s
---
