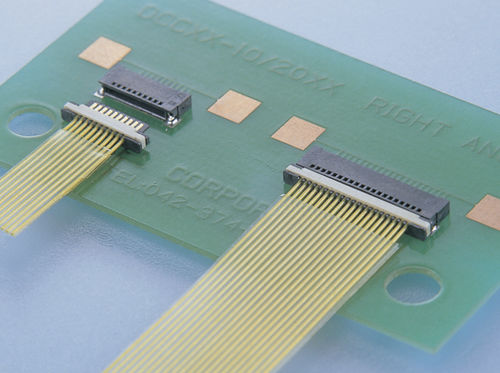

Connettore filo a scheda DCC series
coassialePCBrettangolare

connettore filo a scheda
connettore filo a scheda
connettore filo a scheda
connettore filo a scheda
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Formato
filo a scheda, coassiale, PCB
Forma
rettangolare
Applicazioni prodotto
per cavo piatto
Altre caratteristiche
a spostamento di isolante
Corrente primaria

0,3 A

Passo

0,5 mm
(0,02 in)

Descrizione

Grazie al supporto di cavi discreti (#36 AWG) e all'utilizzo della tecnologia per l'assemblaggio di cavi sottili come perfezionato nella nostra attuale serie SSL (connettori a passo 0,5 mm per cavi coassiali ultrafini), i connettori a passo 0,5 mm della serie DCC sono assemblati su cavi in un'operazione di assemblaggio a lotti. Questi connettori sono estremamente compatti, con altezze di montaggio di soli 1,2 mm (10, 20 e 30 contatti) sia sul lato scheda che sul lato cavo. L'altezza corrispondente è di soli 3,8 mm (10, 20 e 30 contatti) quando sono accoppiati. Inoltre, con una larghezza del cavo incrociato di soli 7,67 mm, la variante a 10 contatti è il connettore più piccolo del settore. Il connettore lato cavo è stato progettato per essere estremamente compatto e misura solo 2,75 mm in direzione del cavo, è ideale per il passaggio attraverso cerniere e altre aperture ristrette. Ad esempio, se assemblati al cavo, questi connettori possono essere fatti passare attraverso aperture della cerniera di soli 3,5 mm (minimo) di diametro. Di conseguenza, questa serie fornisce la soluzione perfetta per il collegamento delle unità LCD di telefoni cellulari pieghevoli, fotocamere digitali e simili al PCB principale. Anche nelle specifiche che non richiedono il passaggio attraverso cerniere e altre aperture ristrette, le dimensioni compatte di questi connettori possono contribuire notevolmente alla miniaturizzazione dei dispositivi e ad un maggior grado di libertà nel lavoro di layout.

---
