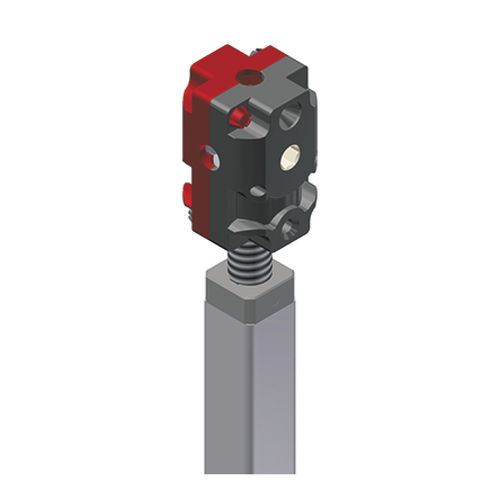

Riduttore a coppia conica 3045 series

ad assi ortogonali5 - 10 Nmper la regolazione in altezza di una postazione di lavoro da seduto a in piedi

Ingranaggio conico con unità mandrino 3045 Unità di sollevamento universale con testa a coppia conica per azionamento lineare soluzioni. Le possibili applicazioni sono tavoli regolabili in altezza, varie funzioni di regolazione per mobili e tutti i tipi di regolazione lineare in ambito residenziale, mobile o industriale. Un semplice fissaggio a vite e un bullone esagonale consentono un sistema semplice struttura e un montaggio semplice. Caratteristiche speciali Esente da manutenzione Maintenance Rapporto 1:1 e 1:2 Coppia di azionamento sulla testa del riduttore per l'applicazione con più unità mandrino: max. 5.5 Nm Alloggiamento in plastica rinforzata con fibra di vetro Ruote coniche in acciaio temprato con dentatura robusta e rinforzata Adatto sia per l'uso manuale che per azionamenti elettromotori Ideale per l'azionamento ad alte prestazioni 3143.00 Chiave di variante 3045.00-V01: Mandrino SG14x16P4 RH e i= 1:1 V02: Mandrino Tr14x3 RH e i= 1:1 V03: Mandrino Tr14x3 RH e i= 1:2 La corsa HXXX e la lunghezza retratta EXXX sono personalizzate Note tecniche Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato. Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione. L'unità di sollevamento è caricabile solo a pressione. Un dimensionamento errato del sistema di guida può danneggiare l'unità di sollevamento: Si prega di osservare le istruzioni di progettazione e di sicurezza per gli azionamenti dei mandrini. Li troverete su: https://www.ketterer.de/en/downloads/instructions
