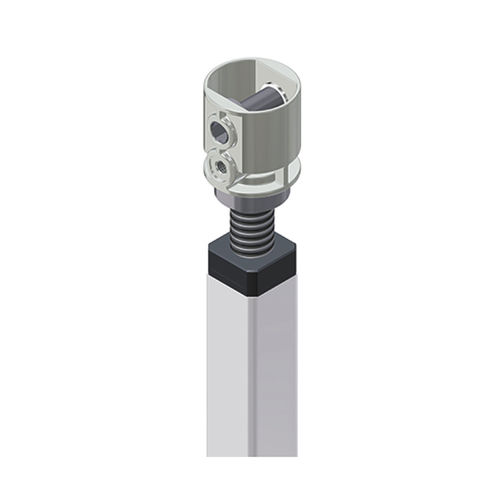

Ingranaggio conico con unità mandrino 3824
Descrizione
Unità di sollevamento con testa a ingranaggi conici per soluzioni di azionamento lineare. L'ingranaggio è
ideale per l'installazione in tubi tondi con diametro interno di 31 mm. Per
altre dimensioni del tubo la custodia può essere adattata, se necessario
sono richieste quantità.
Possibili applicazioni sono tavoli regolabili in altezza e varie funzioni di regolazione per altri articoli di arredamento
Caratteristiche speciali
Esente da manutenzione Maintenance
Rapporto 1:1
Coppia di azionamento sulla testa del riduttore per l'applicazione con più unità mandrino: max. 3 Nm
Alloggiamento in zinco pressofuso
Ruote coniche in acciaio temprato con dentatura robusta e rinforzata
Adatto sia per l'uso manuale che per l'azionamento elettromotore
Diverse lunghezze e passi dei mandrini disponibili
Note tecniche
Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato.
Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione.
L'unità di sollevamento è caricabile solo a pressione.
Un dimensionamento errato del sistema di guida può danneggiare l'unità di sollevamento: Si prega di osservare le istruzioni di progettazione e di sicurezza per gli azionamenti dei mandrini. Li troverete a:
https://www.ketterer.de/en/downloads/instructions
---
