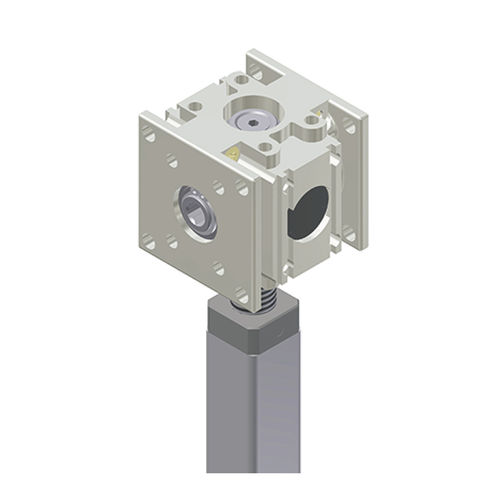

Ingranaggio conico con unità mandrino 3070 | 3071
Unità di sollevamento universale con testa a coppia conica per azionamento lineare
soluzioni. Possibili applicazioni sono diverse funzioni di regolazione per
mobili così come tutti i tipi di regolazione lineare in ambito residenziale,
casa mobile o campi industriali. Particolarmente adatto come componente per "soluzioni per carichi pesanti" per l'arredamento degli uffici e per le applicazioni sul posto di lavoro.
I modelli con un massimo di quattro ruote motrici fuori uso per un'ampia applicazione
opportunità per l'unità di sollevamento ed elevata flessibilità nella progettazione del sistema.
Caratteristiche speciali
Esente da manutenzione Maintenance
Rapporto in direzione del mandrino 1,83:1
Alloggiamento in zinco pressofuso
Ruote coniche in acciaio temprato con dentatura robusta e rinforzata
Coppia di azionamento sulla testa del riduttore per l'applicazione con più unità mandrino: max. 6 Nm
Adatto per azionamenti elettromotori
Elevata flessibilità grazie al numero variabile di ruote motrici per la deflessione del movimento
Disponibile in diversi passi di mandrino e con lunghezze di mandrino specifiche del cliente
Chiave di variante
3070: varianti con mandrini rotanti destri
3071: varianti con mandrini rotanti sinistri
Note tecniche
Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato.
Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione.
L'unità di sollevamento è caricabile solo a pressione.
Se nell'applicazione vengono utilizzate più unità di sollevamento contemporaneamente, osservare la coppia massima di azionamento sulla testa del riduttore di 10 Nm!
---
