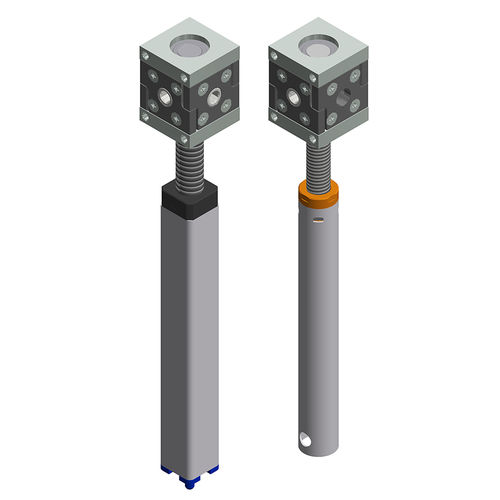

Ingranaggio conico con unità mandrino 3035 | 3036
Unità di sollevamento universale con testa a coppia conica per azionamento lineare
soluzioni. Le possibili applicazioni sono tavoli regolabili in altezza, vari
funzioni di regolazione per gli articoli di arredamento così come tutti i tipi di lineare
regolazione in campo residenziale, mobile home o industriale.
Un semplice fissaggio a vite e un bullone esagonale consentono un sistema semplice
struttura e un montaggio semplice.
Caratteristiche speciali
Esente da manutenzione Maintenance
Rapporto in direzione del mandrino: 1:1 o 1,5:1
Dimensioni molto sottili 35 mm x 35 mm
Coppia di azionamento sulla testa del riduttore per l'applicazione con più unità mandrino:
max. 4 Nm
Alloggiamento in plastica rinforzata con fibra di vetro
Ruote coniche in acciaio temprato con dentatura robusta e rinforzata
Tubo di supporto tondo Ø 20 mm o quadrato 22 mm
Adatto sia per l'uso manuale che per azionamenti elettromotori
Note tecniche
Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato.
Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione.
L'unità di sollevamento è caricabile solo a pressione.
Un dimensionamento errato del sistema di guida può danneggiare l'unità di sollevamento: Si prega di osservare le istruzioni di progettazione e di sicurezza per gli azionamenti dei mandrini.
Li trovate all'indirizzo: https:// www.ketterer.de/en/downloads/instructions
---
