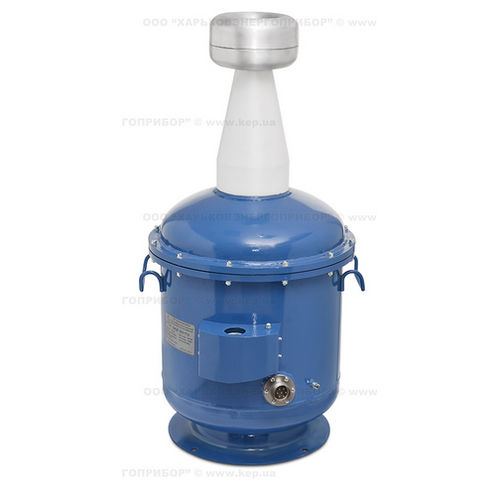

Trasformatore di potenza TIOG-100

a seccomonofasead alta tensione

Il trasformatore monofase TIOG-100 della prova dell'esafluoruro dello zolfo (SF6) è progettato per verificare la classe ad alta tensione di tensione del materiale elettrico 10 chilovolt e 35 chilovolt (o più alti) facendo uso di una tensione CA a breve termine di fino a 100 chilovolt a 50 hertz di frequenza. Il trasformatore TIOG-100 è progettato per uso come componente dei furgoni della prova del cavo, in modo dalla struttura dei its è resistente ai fattori climatici di variazione e di vibrazioni. Il trasformatore è liberamente virtualmente manutenzione. L'output di forza motrice standard del trasformatore è di 17 KVA. Ulteriormente, il trasformatore è capace di accomodazione del condensatore ad alta tensione incorporato dell'esafluoruro dello zolfo, che, se collegato allo strumento di misura appropriato, concede verificare la capacità di vari isolanti CX, di tgδ di fattori di dissipazione e di scarichi conduttivi parziali. Il trasformatore inoltre caratterizza un divisore di tensione induttivo (tappo di spurgo), che concede misurare l'alta tensione, passato sopra all'oggetto nell'ambito della prova dal trasformatore.
