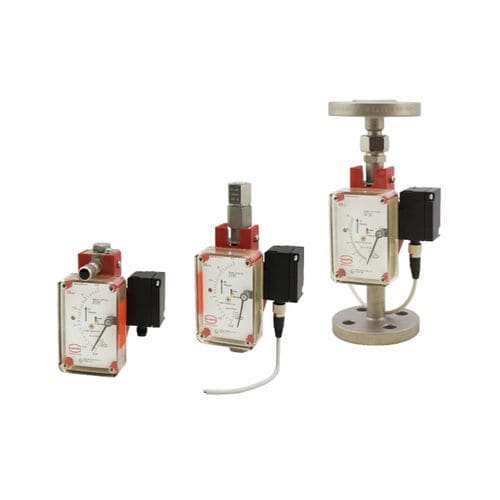

Misuratore di portata ad area variabile KDS

massicomagneticoper liquidi

Il fluido scorre dal basso verso l'alto attraverso il tubo metrico del flussimetro. Il funzionamento si basa sul principio del galleggiante in sospensione. Le forze che agiscono sul galleggainte sono in equilibrio. L'altezza del galleggiante risultante dal regime di flusso è trasmessa dal magnete permanente nel galleggiante attraverso il sistema di tracciamento in rotazione fino all'asse puntatore dell'unità indicatrice analogica. Il flussimetro a sezione variabile consiste in un dispositivo di acciaio inox con tubo di misurazione conico in acciaio inox integrato e in un galleggainte a movimento verticale. La valvola per il settaggio del regimedi flusso è incorporata (solo KDS-K/C).
