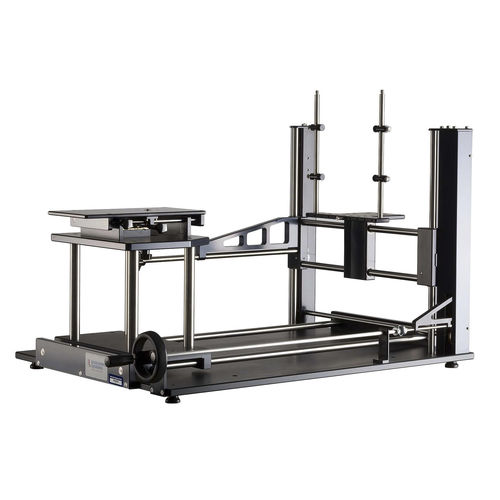

Posizionatore manuale DTS-400-110

verticale3 assi

Il posizionatore di sistema Instrument Systems DTS 400 è ideale per l'analisi fotometrica e radiometrica dei display. Il posizionatore di sistema DTS 400 della Instrument Systems è uno dei nostri strumenti di misura fotometrica più utili e funzionali. Si tratta di un rack multifunzionale che permette agli utenti di posizionare manualmente vari campioni di prova e dispositivi di misurazione durante le valutazioni fotometriche e radiometriche dei display. Per il posizionamento orizzontale e verticale dell'oggetto in prova, l'unità è dotata di un comodo montaggio a X-Y. Lo strumento utilizzato per la misurazione è invece montato su un'altra piattaforma, che consente ai movimenti dell'asse Z di ottenere un'accurata messa a fuoco dell'oggetto in prova. Le due funzioni sono costruite all'interno di un'unità che è stabile e robusta ed evita disallineamenti e misurazioni accidentali. Ulteriori informazioni - DTS 140 - LumiCam 1300 - TOP 200 Specifiche Modello : DTS-400-110 Campo di traduzione (X,Y,Z) : 855 x 586 x 512 mm Riproducibilità : ± 0,013 mm Prova Articolo Fase Movimento Orizzontale (asse X) : 162 mm per ogni lato del centro Verticale (asse Y): da 167 mm (min) a 510 mm (max) Peso dell'articolo di prova : fino a 25 kg con centro di gravità sopra il palco Piattaforma di messa a fuoco Lunghezza di messa a fuoco (asse Z): da 100* a 582 mm Costruzione Materiale : Alluminio anodizzato nero *Distanza dallo stadio dell'articolo di prova al montaggio UNC 1/4 su piattaforma di messa a fuoco
