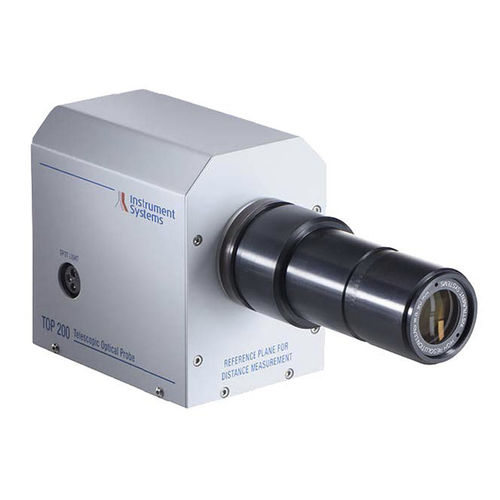

La TOP 200 è stata completamente riprogettata ed è attualmente basata su un'ottica in stile Pritchard con una telecamera di allineamento integrata. Gli usi tipici della sonda ottica telescopica TOP 200 includono il test dei display e della grafica dei pannelli. A differenza del modello precedente (TOP 100), tutte le funzioni sono ora controllate via software; il funzionamento manuale non è più necessario, tranne che per la regolazione della messa a fuoco.
La TOP 200 è stata completamente riprogettata ed è attualmente basata su un'ottica in stile Pritchard con una telecamera di allineamento integrata. Gli usi tipici della sonda ottica telescopica TOP 200 includono il test dei display e della grafica dei pannelli. A differenza del modello precedente (TOP 100), tutte le funzioni sono ora controllate via software; il funzionamento manuale non è più necessario, tranne che per la regolazione della messa a fuoco.
L'ottica in stile Pritchard permette di osservare e monitorare l'area di visualizzazione intorno al punto durante le misurazioni. La telecamera di allineamento produce un'immagine che viene poi importata automaticamente dal software SpecWin Pro e salvata con i risultati di misura.
Caratteristiche
- Con la sonda ottica telescopica TOP 200 della Instrument Systems TOP 200, gli spot di immagine vengono forniti in una forma perfetta e rotonda con ottica Pritchard e uno specchio di apertura con appena 15DEG di inclinazione (si noti che la sfocatura e l'ellitticità sono spesso sperimentate con i prodotti di altri produttori)
- Sensibilità di polarizzazione estremamente bassa e risultati riproducibili sono garantiti, grazie al nostro mixer di modalità, che è incorporato nel collegamento della fibra ottica
- Un ampio campo visivo è possibile con la telecamera di allineamento interna
- In grado di misurare punti piccoli fino a 80 um
- Una funzione opzionale permette di illuminare l'oggetto in prova
---
