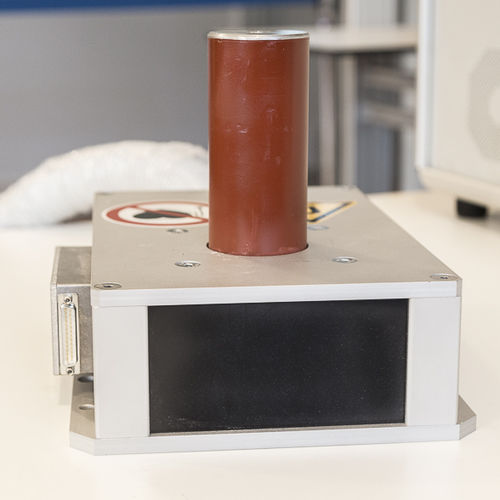

Apparecchio di magnetizzazione multipolare

radialeper interni

L'apparecchio radiale multipolare radiale interno ha un nucleo in ferro lamellare con scanalature in numero uguale ai poli da magnetizzare. I conduttori in serie o in parallelo sono posizionati all'interno di queste fessure. Il nucleo in ferro lamellare ha un'altezza leggermente superiore a quella del magnete da magnetizzare. Mantiene uno spazio tipico tra 0,4 e 1 mm sul raggio, che dipende dal diametro del magnete. L'apparecchio è incassato in resina epossidica e incassato in una scatola IP30. Vantaggi chiave - Cambiare la sezione trasversale e il numero di conduttori da progetto a progetto - Minimo spazio necessario per le teste di avvolgimento con la nostra tecnologia di avvolgimento - Le fessure possono essere costruite con qualsiasi tipo di skewing: passo inclinato, continuo, inclinato, a zigzag Applicazioni Questo apparecchio è adatto alla magnetizzazione di statori o volani multipolari.
