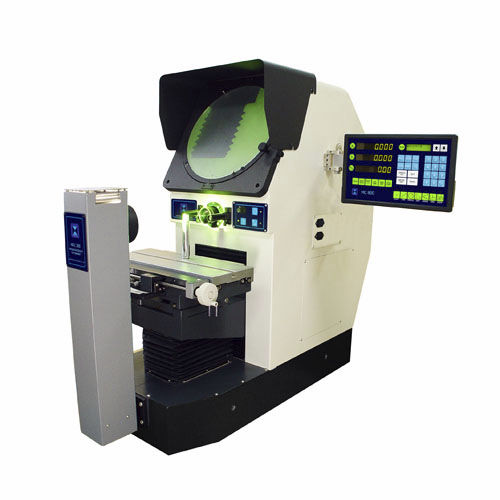

proiettore di profili orizzontale
10 - 100X, ø 300 mm | HOC300 Leader Precision Instrument Co. Ltd

Aggiungere ai miei preferiti MyDirectIndustry
proiettore di profili orizzontale proiettore di profili orizzontale - 10 - 100X, ø 300 mm | HOC300
{{requestButtons}}

Caratteristiche

  • Specificazioni:

    orizzontale

Descrizione

Descrizione del prodotto
Proiettore di profilo orizzontale:
Formato di schermo: 300mm con 4 clip di pellicola
Viaggiare-x. Asse di Z: 200mm*100mm
Y: 75mm
Formato della fase: 400mm*150mm
Capienza di caricamento della fase: 30kg
Intervallo dell’oscillazione della Tabella: 15°
Peso netto: 240kg
Obiettivo di oggetto: 10x. 20x. 50x. 100x. (10x standard), riflettore fissato
Esattezza di ingrandimento: 0.08% profili, 0.12% superfici
Illuminazione della trasmissione: lampade alogene 24V/150W per il profilo
Illuminazione di riflessione: lampade alogene 21V/150W per superficie (accoppiamenti di illuminazione ottica della fibra)
Alimentazione elettrica: AC110-120V, 200-240V, monofase 50/60Hz
Lineare riportare in scala-x. Asse di Y: risoluzione di 0.5µ m.
Misurazione di angolo: 0.01° o 1resolution
Esattezza: µ m., L = lunghezza del ± (4+L/25) del pezzo da lavorare misurato (unità: Millimetro)
Ripetibilità: 0.003mm
Trasmissione: Guida lineare, misure rapide
Lettura di Digitahi: MC800 DRO con uscita RS232

Caratteristiche:
(1). Direzione obliqua
(2). Conversione di Mm/inch
(3). Conversione di ABS/INC
(4). Azzeramento
(5). calcolo di 1/2
(6). conversione di 0° 90° 270° 360°
(7). Compensazione lineare
(8). Uscita RS232
(9). Misura geometrica
