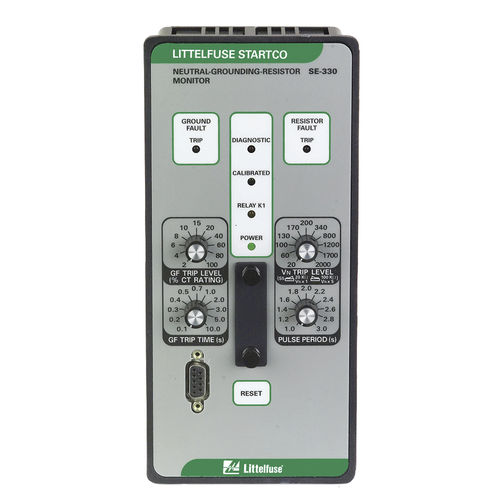

Relè di sorveglianza di corrente SE-330 series

per montaggio su pannello

L'SE-330 è un relè avanzato di monitoraggio delle resistenze di terra e neutro-terra che è conforme alla regola 10-302 del Codice Elettrico Canadese 2018 Parte I (Codice CE). Misura la corrente di neutro, la tensione da neutro a terra e la resistenza da neutro a terra. Fornisce un monitoraggio continuo del percorso neutro-terra per verificare che la resistenza neutro-terra (NGR) sia intatta e che non sia stata bypassata o cortocircuitata. Un NGR aperto rende inoperante la protezione da guasto a terra con rilevamento della corrente e potrebbe dare la falsa convinzione che il sistema stia funzionando correttamente. Un NGR in cortocircuito provoca una corrente di guasto a terra superiore al previsto. Un codice lampeggiante a LED unico fornisce una conferma esterna per i team di sicurezza dell'impianto e gli ispettori quando la protezione conforme agli standard è stata configurata ed è attiva. L'SE-330 può essere utilizzato con trasformatori e generatori a bassa e media tensione con messa a terra a bassa o alta resistenza utilizzati in impianti di lavorazione, produzione, chimici, di cellulosa e carta, petroliferi e di trattamento delle acque. Per applicazioni superiori a 35 kV, utilizzare l'SE-330HV. Per le applicazioni che richiedono la conformità allo standard australiano/neozelandese AS/NZS 2081, utilizzare il SE-330AU. La configurazione completa dell'SE-330 richiede la connessione a un PC con SE-MON330 v4.10 o superiore. Per le applicazioni in cui l'impianto di commutazione esistente è inaccessibile o dove è auspicabile un pannello di controllo separato, l'SE-330 è disponibile anche all'interno di una custodia NEMA 4X. La serie NGRM-ENC è disponibile in varie opzioni, tra cui un SE-330 montato a superficie o a porta, per adattarsi all'applicazione specifica del cliente.
