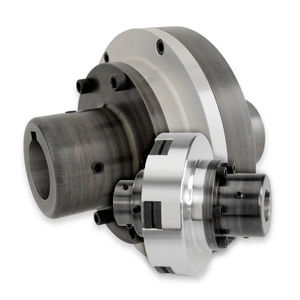

Limitatore di coppia a frizione STL series

meccanicoa mollaalbero di trasmissione

Limitatore di coppia a frizione meccanica - albero passante Continuamente innestato, protezione da sovraccarico momentaneo Funzione: Protezione da sovraccarico Disposizione dell'azionamento: Albero al componente montato come pilota o componente montato come pilota all'albero Il limitatore di coppia ha un foro passante e una chiavetta per il collegamento a un albero in qualsiasi posizione assiale. Una ruota dentata, una puleggia o una puleggia a cinghia trapezoidale possono essere montate sul pilota del limitatore di coppia. Funzionamento Il limitatore di coppia a frizione, regolabile meccanicamente e continuamente impegnato, scivola in caso di sovraccarico. La coppia a cui il limitatore slitta è regolabile sul campo attraverso il serraggio o l'allentamento di un dado. Il dado di regolazione è bloccato in posizione dalle viti di regolazione quando viene stabilita la coppia desiderata. Montaggio I limitatori di coppia possono essere montati attraverso/mezzo albero o all'estremità dell'albero. Il limitatore di coppia scorre sull'albero ed è fissato con viti di regolazione e una chiave fornita dal cliente. Applicazioni Protezione da sovraccarico momentaneo. I limitatori di coppia non sono raccomandati in applicazioni di controllo continuo dello scorrimento o della tensione. Si dovrebbe invece utilizzare una frizione o un freno SensiFlex®. Il numero massimo di giri varia a seconda del modello. Si prega di consultare le schede di dettaglio. Consultare i tecnici se l'applicazione prevista supera il numero di giri massimo indicato. Caratteristiche del design Nessun reset richiesto dopo lo slittamento del limitatore di coppia. I limitatori di coppia sono alesati per adattarsi fino al massimo indicato (US & Metric) per una facile installazione. Pilota lavorato per un facile montaggio della puleggia o del pignone.
