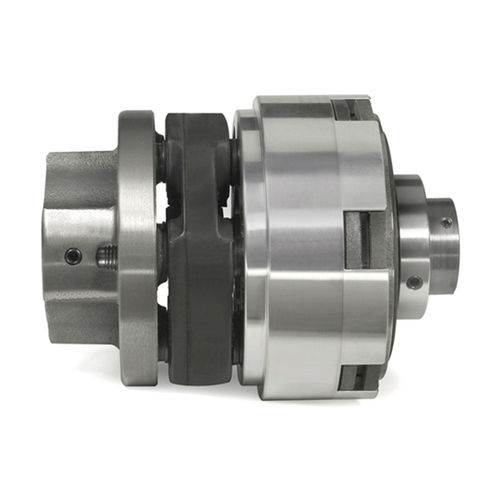

Limitatore di coppia con accoppiamento elastico STL Series

a frizionemeccanico

Giunto flessibile con limitatore di coppia a frizione meccanica Protezione da sovraccarico tra due alberi supportati con leggero disallineamento angolare e/o parallelo Funzione: Protezione da sovraccarico Disposizione dell'azionamento: Albero contro albero, leggero disallineamento angolare e/o disassamento parallelo Il meccanismo del limitatore di coppia è alesato e calettato per connettersi ad un albero completamente supportato. Il giunto è alesato e calettato per connettersi ad un albero completamente supportato. Funzionamento Il limitatore di coppia a frizione continuamente inserito scivola quando la coppia impostata viene superata. Continua a slittare fino alla cessazione del sovraccarico. Ogni lato del gruppo, (1) il meccanismo del limitatore di coppia e (2) il giunto, è attaccato a un albero completamente supportato creando una connessione per il trasferimento del movimento rotatorio da un albero all'altro. Applicazioni Protezione da sovraccarico momentaneo. I limitatori di coppia non sono raccomandati in applicazioni di controllo continuo dello scorrimento o della tensione. Considerare una frizione o un freno per il controllo della tensione SensiFlex®. Il numero massimo di giri varia a seconda del modello. Consultare le schede di dettaglio. Consultare i tecnici se l'applicazione prevista supera il numero di giri massimo indicato. Caratteristiche del design Nessun reset richiesto dopo lo slittamento del limitatore di coppia. L'impostazione della coppia di slittamento può essere regolata. L'elemento elastomerico compensa fino a 3 gradi di disallineamento angolare e fino a 0,040 di spostamento parallelo tra gli alberi. Ogni lato del gruppo è alesato e chiazzato per adattarsi a qualsiasi dimensione dell'albero fino al massimo indicato (USA e metrico). Montaggio Le viti di arresto e la chiave fornita dal cliente collegano il meccanismo del limitatore di coppia a un albero e il mozzo di accoppiamento a un secondo albero completamente supportato Entrambi gli alberi devono essere supportati da cuscinetti
