Tester di isolamento TESTECRAN+™

della resistenza di isolamentoper cavo bassa tensioneper cavi ad alta tensione

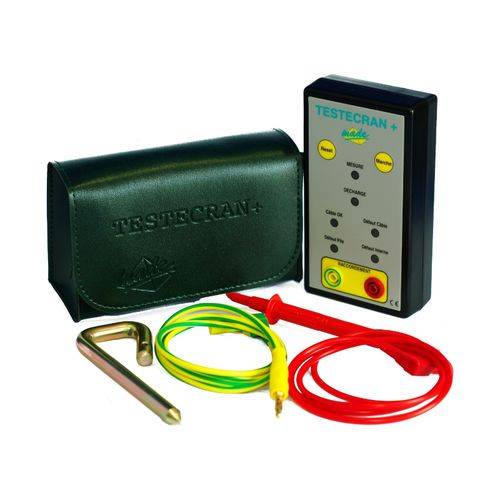

FUNZIONI TESTECRAN+™ serve a controllare la guaina esterna di un cavo interrato di media o bassa tensione, misurando la resistenza di isolamento tra lo schermo e la terra. Se si riscontra una condizione difettosa, è necessario adottare misure correttive per garantire il buon funzionamento continuo del cavo. Si tratta di un dispositivo portatile fornito in una valigetta con piolo di terra e cavi di collegamento. PRINCIPIO DI UTILIZZO Il funzionamento di TESTECRAN+™ è completamente automatico. Una volta collegato, un pulsante avvia la procedura di misurazione: Controllo della tensione della batteria Autotest Scarico dello schermo del cavo Indicazione dello stato dello schermo del cavo: OK o Guasto Finito. Se il cavo è in funzione, si accende un LED verde, altrimenti un lampeggio rosso e un segnale acustico suoni. TESTECRAN+™ è protetto da un cavo carico, quindi non c'è bisogno di scaricarlo il cavo prima del collegamento. Durante la carica dello schermo, un LED lampeggia ogni volta che si accende un LED secondo dando un'indicazione approssimativa della lunghezza del cavo sulla base di 1 km (0,6 ) ogni 12 secondi, a seconda delle condizioni del cavo e del terreno.
