SONDA PER ULTRASUONI IN FORO (CROSS-HOLE)
Il cross-hole è un metodo di analisi di pali di fondazione di edifici od opere infrastrutturali che, utilizzando la metodologia di indagine denominata cross-hole, permette di effettuare un’accurata verifica qualitativa ad alta risoluzione del materiale indagato. Un’onda ultrasonica viene inviata da un trasmettitore ad un ricevitore, i quali vengono veicolati in modo automatico dalla strumentazione lungo tutta la lunghezza del palo all’interno di tubi di sondaggio “annegati” internamente allo stesso nel corso della gettata. La velocità dell’onda sonica e la sua energia sono fortemente influenzate dalla qualità stessa del cemento. È possibile pertanto verificarne le caratteristiche e fornire una rappresentazione tomografica sia in 2D che in 3D chiamata diagrafia.
Descrizione

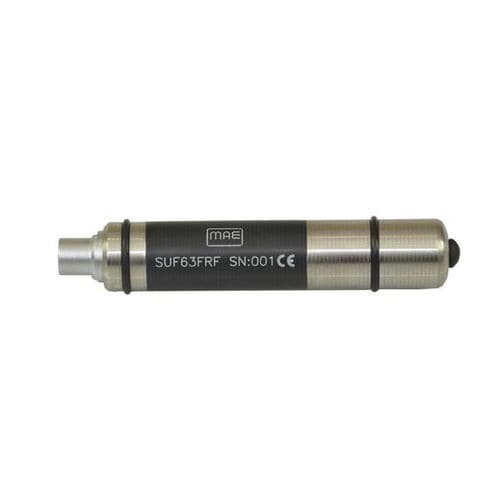

Sonda ultrasuoni per indagini non distruttive (NDT) su pali di fondazione in calcestruzzo. Il modello SUF63FRF è un trasduttore ad ultrasuoni ad alta efficienza di tipo attivo, che può essere utilizzato sia come sonda emittente (TX) che come sonda ricevente (RX), specificamente progettata per il controllo non distruttivo dipali di fondazione in calcestruzzo. L'utilizzo degli ultrasuoni consente di individuare la presenza di vuoti, bolle d'aria, micro fessurazioni nel palo indagato. La sonda è progettata e realizzata da MAE secondo i più alti standard qualitativi per fornire una efficienza prolungata nel tempo senza decadimento del segnale.
Caratteristiche fisiche
• Contenitore: stainless steel
• Diametro: 30 mm
• Altezza: 120 mm
• Peso: 125 g (cavo incluso)
• Range Temperatura di funzionamento (°C): -20 a +80
• Elemento sensibile: piezoceramica
