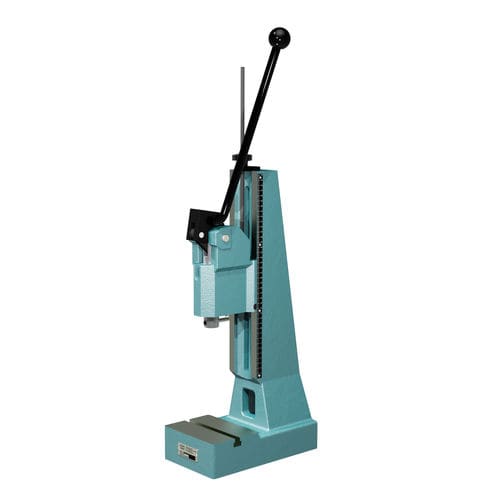

Pressa a ginocchiera L-EP 750-40 series
manualedi stampaggiopunzonatrice

pressa a ginocchiera
pressa a ginocchiera
pressa a ginocchiera
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
manuale
Funzione
di stampaggio, punzonatrice, di rivettatura, per l’incollatura, di goffratura
Struttura
a ginocchiera, a pistone, a spingitori rotondi
Altre caratteristiche
verticale, ad alta pressione, con spingitore rotondo, fissa, a grande apertura
Forza

7,5 kN

Corsa

40 mm
(2 in)

Larghezza delle piastre

115 mm
(5 in)

Lunghezza delle piastre

157 mm
(6 in)

Peso

28 kg
(62 lb)

Descrizione

Corsa di lavoro [mm]: - 0 Gola [mm] A1: - 80 Gola [mm] A2: - 0 Scanalatura a T [mm] simile a DIN 650: - 12 Foro del pistone Øxprofondità [mm]: - 10H7 x 25 Ø della slitta [mm] / Superficie F [mm²]: - 24 Spazio richiesto CxG [mm]: - 155 x 220 Applicazione: Le presse a ginocchiera sono utilizzate quando la forza totale della pressa è richiesta solo su una breve distanza alla fine della corsa di lavoro, ad esempio per l'assemblaggio, la punzonatura, la rivettatura, la goffratura, l'incollaggio, ecc. le presse a ginocchiera di tipo EP di mäder sono disponibili con tre capacità: 5 kN, 7,5 kN e 12 kN. Sono state progettate appositamente per la produzione in serie o individuale in postazioni di lavoro manuali. le presse a ginocchiera mäder raggiungono la loro forza nominale solo alla fine della corsa del martinetto, il punto morto inferiore (BDC). L'elevata pressione di lavoro della pressa si ottiene grazie al meccanismo della leva a ginocchiera con uno sforzo relativamente ridotto da parte dell'operatore. le presse manuali a ginocchiera mäder possono essere potenziate con diversi accessori che ne aumentano la funzionalità. Lo slittone rotondo delle presse mäder si distingue per l'elevata robustezza, la superficie rettificata e il foro preciso dello slittone. Gli utensili possono essere fissati saldamente nel foro dello slittone per mezzo di una vite di fissaggio. Poiché la forza nominale di fine corsa viene prodotta alla fine della corsa, è possibile esercitare una forza elevata nel punto esatto in cui è richiesta. La forza manuale di 120 N da applicare è di facile utilizzo. Poiché molte applicazioni richiedono una forza minore, è possibile lavorare senza fatica anche con la produzione in serie. La leva manuale ERGOPRESS è regolabile in continuo a 360° e angolata lateralmente: libera visione dell'area di lavoro e posizione ergonomicamente confortevole.

---
