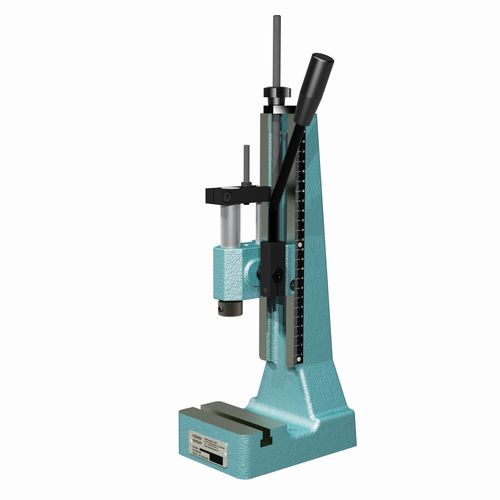

Pressa manuale APZ T 1-40 series
a cremaglieraa compressionea pistone

pressa manuale
pressa manuale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
manuale, a cremagliera
Funzione
a compressione
Struttura
a pistone, a spingitori rotondi
Altre caratteristiche
verticale, fissa
Forza

1,5 kN

Corsa

40 mm
(2 in)

Larghezza delle piastre

65 mm
(3 in)

Lunghezza delle piastre

100 mm
(4 in)

Peso

9 kg
(20 lb)

Descrizione

Corsa di lavoro [mm]: - 0 Gola [mm]: - 63 Trotta [mm]: - 0 Scanalatura a T [mm] simile a DIN 650: - 10 Øxprofondità del ramo [mm]: - 10H7 x 25 Ø della slitta [mm] / Superficie F [mm²]: - 25 Spazio richiesto CxG [mm]: - 110 x 160 le presse a cremagliera mäder trasmettono la forza di pressatura in modo costante su tutta la lunghezza della corsa. La trasmissione diretta della forza attraverso la leva manuale consente un'estrema precisione nell'operazione di pressatura. La leva manuale, ergonomica, è fissata a 360°: Adattabile a qualsiasi corporatura e applicazione. La leva è inclinata lateralmente in una posizione ergonomicamente comoda: ciò consente di vedere liberamente l'area di lavoro. La versione R/L delle presse a cremagliera consente una conversione semplice e facile per i mancini, senza perdere l'impostazione dell'utensile. Ideale per la condivisione del lavoro su una sola pressa. Lo slittone rotondo delle presse mäder si distingue per l'elevata robustezza, la superficie rettificata e il foro preciso dello slittone. Gli utensili possono essere fissati saldamente nel foro dello slittone per mezzo di una vite di fissaggio. I pistoni rotondi di mäder pressen sono guidati in fori di precisione levigati o in precise boccole di teflon. le presse a cremagliera mäder APZ sono disponibili con capacità di 1,5 kN e 2,5 kN e due diverse lunghezze di corsa. Sono state appositamente progettate per la produzione in serie o individuale in postazioni di lavoro manuali. La forza manuale di 120 N da applicare è di facile utilizzo. Poiché molte applicazioni richiedono una forza minore, è possibile lavorare senza fatica anche nella produzione in serie. La gola è di 63 mm o 80 mm. A seconda del modello, l'altezza di lavoro è regolabile in modo continuo da 40 mm a 390 mm.

---
