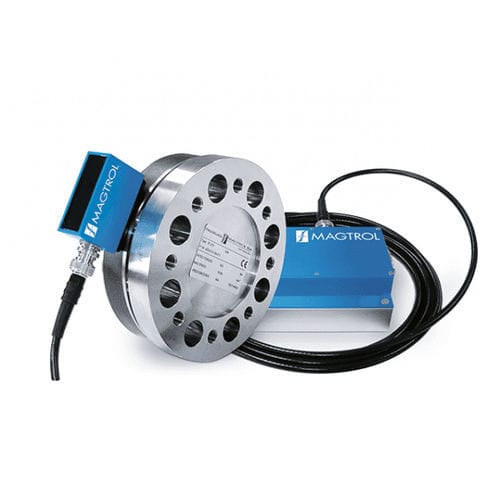

Sensore di coppia con fissaggio a flangia TF 300 Series

rotativodi alta precisionesu misura

Descrizione del prodotto Con il suo design compatto, senza cuscinetti e senza manutenzione, il nuovo TF Torque Flange Sensor di Magtrol offre molti vantaggi interessanti per le applicazioni di misurazione della coppia. L'elevata rigidità torsionale del TF supporta il montaggio diretto sull'albero o sulla flangia della macchina, evitando l'uso di giunti su un lato. Ciò consente una facile integrazione in un sistema di prova, riduce la lunghezza complessiva del banco prova e riduce i costi. Basato sulla tecnologia degli estensimetri, il preciso sistema di telemetria del TF Sensor consente una trasmissione del segnale altamente accurata. Un amplificatore di segnale montato nella flangia di misura amplifica il segnale di misura, lo modula ad alta frequenza e lo trasmette induttivamente (tramite il trasmettitore HF) al ricevitore. Nel ricevitore, il segnale di coppia digitalizzato viene trasformato in un segnale analogico di uscita di ±10 VDC. La velocità di rotazione può essere misurata e convertita in un segnale di uscita TTL con il pickup di velocità opzionale. Il design senza contatto del Torque Flange Sensor permette uno spazio fino a 5 mm (tipicamente da 1 a 3 mm) tra l'antenna del rotore e il trasmettitore HF, il che rende l'acquisizione del segnale insensibile a qualsiasi disallineamento assiale o radiale. Un altro vantaggio di questo sistema di misura della coppia è la sua insensibilità alle interferenze del segnale, dato che, a differenza di altri modelli, l'antenna non ha bisogno di essere collegata in loop intorno al sensore. Inoltre, è possibile montare un coperchio di protezione vicino al sensore senza alcun effetto sul segnale.
