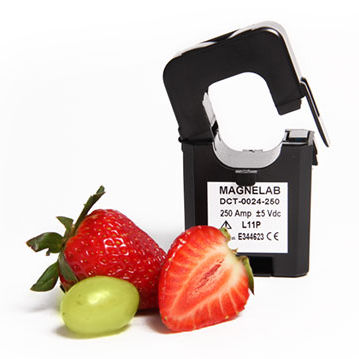

DCT-0024-250 Sensore di corrente a correnti frazionate
Il DCT-0024 di Magnelab è stato precedentemente venduto come MAG-J24D005.
DCT-0024-250 | Caratteristiche
Ingresso a 250 Ampere
Uscita 0-5Vdc
Precisione dal 5% al 120% della corrente nominale alla frequenza da 50 Hz a 60 Hz
Registrato UL, conforme alle norme CE e RoHS
2 X M3-Screw Terminals
DCT-0024-250 | Descrizione
Si tratta di un trasduttore di corrente a nucleo diviso con un'apertura di 24 mm e trasforma l'ingresso di corrente AC da 0 Amp a 250 Amp in un'uscita da 0 a 5 Vdc.
I trasformatori a nucleo diviso sono strumenti perfetti per la gestione dell'energia. Inoltre, il DCT-0024 è stato realizzato in modo da poter essere installato rapidamente e facilmente su cavi elettrici già installati. Il meccanismo autobloccante di cui è dotato permette al trasformatore di essere semplicemente agganciato al conduttore esistente.
Il DCT-0024 è spesso utilizzato nelle pompe e negli impianti HVAC, ma anche nei ventilatori, nella refrigerazione e nell'illuminazione.
A volte si trova anche in piccoli motori industriali. È un dispositivo altamente versatile.
Questo trasformatore CT è dotato di una corrente di ingresso nominale di 250 Ampere in corrente alternata e di una tensione di uscita nominale di 5 Vdc. Per motivi di sicurezza, il dispositivo ha un limite di 7,5 Vdc integrato.

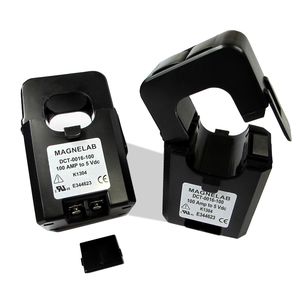

La precisione è simile a quella del sensore di corrente DCT-0016-100, che ha una precisione di fondo scala del 2% verso l'alto o verso il basso, a frequenze operative di 50 o 60 Hz.
Guardando la corrente nominale, la precisione è compresa tra il 5% e il 120%.
Il dispositivo ha un'impedenza di uscita di 5,8 KOhm e un'ondulazione di uscita del 5% sia in salita che in discesa.
Viene fornito con due morsetti a vite M3 per una facile installazione. La tensione del sistema è di CAT III 600 VAC ed è completamente riconosciuta UL, oltre ad essere conforme alle norme RoHS e CE.
Inoltre, viene fornito con una garanzia di 10 anni.
---
