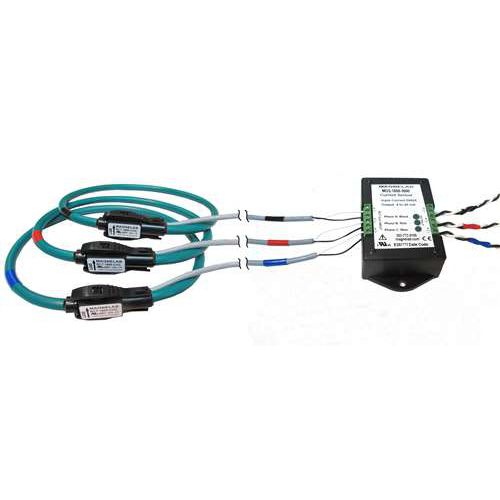

Trasduttore di corrente trifase MGS-1800 AC
4-20 mA True-RMS
L'integratore della serie trifase Magnelab MGS-1800 con trasduttore di corrente alternata e trasduttore da 4 a 20 mA (condizionatore di segnale) converte la tensione d'ingresso RopeCT (Rogowski Coil) in uscita da 4 - 20 mA DC. Il trasduttore richiede un'alimentazione ad anello in corrente continua che funziona da 8 a 35 Vdc. Il trasduttore è disponibile con morsetti a vite per una facile installazione.
MGS-1800 | Caratteristiche
Ingresso da 250 a 5.000 Ampere
Vera misura RMS. Ideale per forme d'onda distorte
Autoalimentato da 4 - 20 mA Loop
I LED su ogni fase indicano un'alimentazione adeguata collegata
Tre bobine da 18 pollici [0,46 m]
8 ft. di cavi RopeCT isolati e 8 ft. di cavi di uscita a coppia attorcigliata (600V)
Sono disponibili anche funi di lunghezza personalizzata da 12″, 24″ o 36″
MGS-1800 | Descrizione
L'MGS-1800 di Magnelab è una bobina Rogowski trifase (CT a fune) con uscita 4-20 mA DC. Essenzialmente, si tratta di un integratore, un trasduttore di corrente alternata o un condizionatore di segnale che è progettato per convertire la tensione d'ingresso della bobina Rogowski in un'uscita DC da 4 a 20 milliampere. Per funzionare correttamente, il trasduttore deve utilizzare un'alimentazione ad anello in corrente continua, che può funzionare da 8 a 35 volt DC. Il dispositivo flessibile CT è dotato di morsetti a vite integrati. Ciò consente di installarlo in modo semplice e sicuro. L'MGS-1800 è molto diverso dal sensore di corrente CA MGC-1000 con uscita a 5 Ampere, che è un sensore di corrente CA monofase che converte la corrente CA da 30 a 300 ampere in un'uscita di corrente CA.
Le caratteristiche dell'MGS-1800 includono il fatto che è ideale per forme d'onda distorte, perché fornisce una vera misura RMS. Inoltre, il dispositivo è autoalimentato dal loop da 4 a 20 mA.
---
