Trasformatore di corrente HFCT series
a seccoad alta frequenzadi alta precisione

trasformatore di corrente
trasformatore di corrente
trasformatore di corrente
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Funzione
di corrente
Struttura
a secco
Specifiche elettriche
ad alta frequenza
Altre caratteristiche
di alta precisione
Potenza elettrica

3.000 W

Tensione primaria

Min.: 0 V

Max.: 5 V

Corrente primaria

Min.: 200 A

Max.: 20.000 A

Descrizione

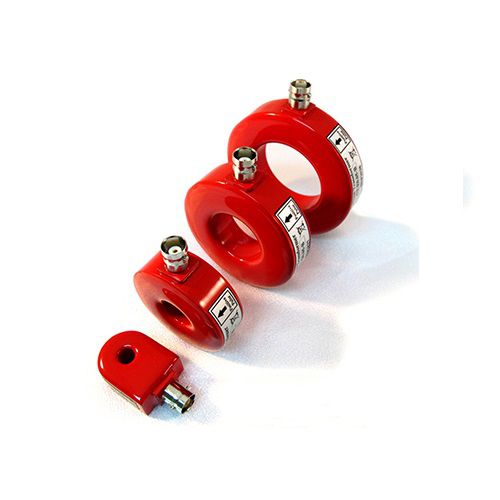

Trasformatore di corrente ad alta frequenza (HFCT) Risposta di frequenza fino a 500 MHz - Campo di misura fino a 20kA Il trasformatore di corrente ad alta frequenza Magnelab - progettato per fornire una misura molto accurata, senza contatto e non distruttiva di un impulso singolo o ripetitivo bipolare o unipolare. Inoltre, contiene un nucleo toroidale solido e misurerà intervalli di ingresso da 200 a 20.000 ampere DC o da 2 a 71 ampere AC. Viene fornito con dimensioni di apertura da 1/4 a 2 pollici. Inoltre, la sua uscita di tensione va da 0,025 a 5,0 V/A. Funziona anche per l'onda continua. Ampia risposta in frequenza I sensori di corrente AC di questa serie misurano la corrente da soli microampere fino a 20.000 ampere. Si tratta di TA ad ampia risposta in frequenza che possono funzionare da soli 0,5 Hz a 500 MHz. I dispositivi sono disponibili in cinque diverse dimensioni di case e si può scegliere tra un tipo di connettore SMA o BNC. Un altro CT di alta precisione è il trasduttore di corrente a effetto Hall HT-300M. Questo ha una risposta veloce e fornito con uno stress di prova di 3 kV. A differenza dell'HFCT, che misura la corrente AC, l'HT-300M misura la corrente DC fino a 300 ampere. Alta sensibilità L'HFCT ha un cutoff di frequenza molto alto, che assicura che i transitori veloci possano essere resi fedelmente. Inoltre, ha una temperatura di funzionamento compresa tra meno 20 gradi Celsius e più 120 gradi Celsius. La sua precisione nominale è anche molto migliore, attestandosi allo 0,5% che è distribuito su una larghezza di banda più ampia. Il Magnelab HFCT è anche cinque volte più sensibile alla misurazione del segnale a bassa intensità.

---
