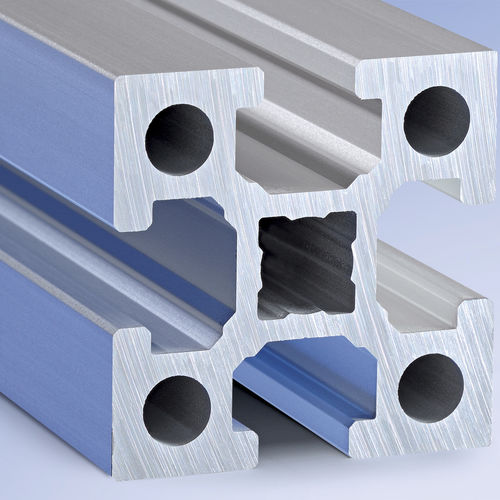

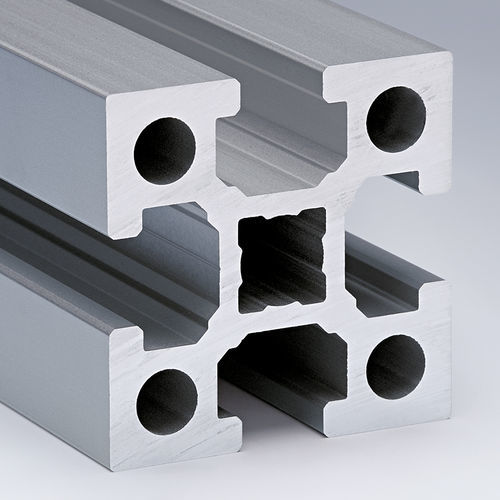

Profilo in alluminio 60 series

in alluminio anodizzatocon scanalaturea sezione rettangolare

I profili costruttivi della serie 60 si basano su una dimensione della griglia di 60 x 60 mm e multipli di questo valore. Sono generalmente utilizzati per grandi portali e telai di macchine soggetti ai carichi più pesanti, applicazioni solitamente riservate alle costruzioni in acciaio. Sono costituiti prevalentemente da una lega di alluminio di alta qualità, AlMgSi 0,7 F27, che conferisce ai profili un'eccellente stabilità e rigidità. Questo, insieme alla loro geometria innovativa, li rende adatti anche per applicazioni con i carichi più pesanti, che utilizzano solitamente costruzioni in acciaio. La scelta del profilo corretto dipende dalla sua destinazione d'uso, dalla capacità di carico e dai requisiti di progettazione necessari. La larghezza della scanalatura di 14 mm e la profondità della scanalatura di 19 mm sono progettate per l'uso con viti DIN M12. Tuttavia, possono essere utilizzate anche viti M6, M8 e M10. Il canale di foratura centrale anteriore con ø = 14,5 mm è progettato per la maschiatura diretta di filettature M16 e per un inserto filettato M12 autofilettante. Il canale di foratura esterno con ø = 10,5 mm è progettato per la maschiatura diretta di filettature M12 e per un inserto filettato autofilettante M8 o un inserto filettato HELICOIL M10.
