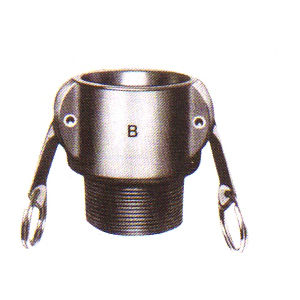

Raccordo idraulico

ad avvitamentorapidocam-lock

Questo tipo di raccordo è stato studiato per la giunzione rapida e sicura nel minor tempo possibile tra due tubazioni. Inserendo la versione MASCHIO all’interno della versione femmina si avrà velocemente un accoppiamento meccanico a passaggio totale con il serraggio tramite due leve laterali, il cui eccentrico sul fulcro otterrà il definitivo bloccaggio, tramite una spina o un sistema a molla si ottiene il fermo di sicurezza delle due alette. La tenuta è garantita da guarnizioni standard in gomma NBR oppure di diverso materiale a seconda del fluido di passaggio. L’estremità dei raccordi possono essere fornite filettate, flangiate a saldare o portagomma. MATERIALI : ACCIAIO AISI316, OTTONE, ALLUMINIO, POLIPROPILENE MISURE: 1/2 “- 3/4” – 1 “- 1 1/4″ – 1 1/2″ – 2″ – 2 1/2″ – 3″ – 4″ – 6″ – 8” PRESSIONI: 17 bar FILETTATURA : BSPP/NF ISO 228-1
