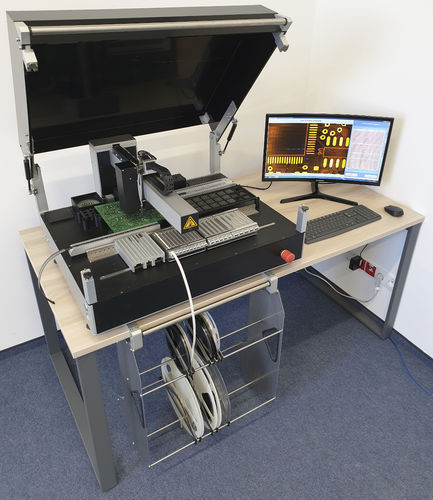

Macchina pick and place SMT P1

automaticacon sistema di allineamento ottico

DATI TECNICI Area di lavoro max. 540x480mm Gamma dei componenti da 0201 a 40x80mm passo minimo 0,4mm pacchetto di componenti nastri / bacchette / vassoi / sfuso Centraggio dei componenti allineamento senza contatto Tasso di collocamento fino a 1200 cph. Capacità dell'alimentatore fino a 80 x 8 mm - strisce di nastro o bobine e 2 x (300 x 200mm) - IC-tray con dimensioni PCB 200 x 300 mm Risoluzione Asse X / Y - asse - 0,008mm ( encoder lineare ) Asse Z - asse : 0,02mm ( encoder lineare ) Rotazione : 0,01° ( encoder di rotazione ) Precisione di posizionamento +/- 0,03mm Dimensioni e peso 840 x 630 x 430 mm / ca. 90 kg Fornitura 110-230V / 50-60Hz / 850W / 0,6 MPa / 20l/min CARATTERISTICHE CHIAVE Macchina automatica di precisione SMT pick & place con sistema di visione testa automatica pick & place cambiaugelli automatico ( 6 utensili ) sistema di telecamere top per il fiducial automatico telecamera inferiore - sistema di allineamento ottico per componenti SMD Gerber - e l'editor CAD ( tutti i sistemi CAD) modo teach-in - manipolatore elettronico visione dell'accuratezza di stampa della pasta per saldare e della precisione di posizionamento dei componenti servizio a distanza via internet pannello di controllo: Tastiera PC / Mouse Interfaccia grafica utente Area di applicazione adatto per la produzione di piccoli e medi volumi qualificato per il pick & place di tutti i tipi di componenti
