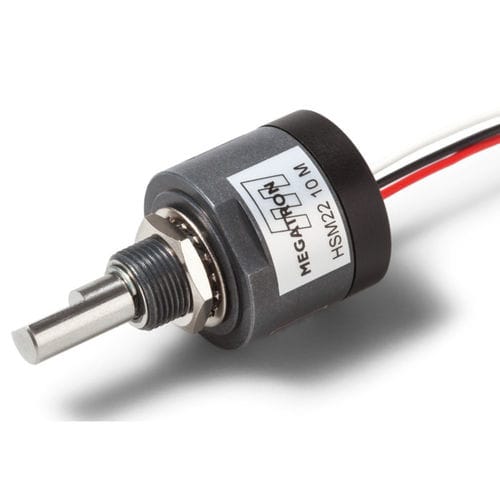

Encoder rotativo multigiro HSM22M

assolutoad effetto Hall12 bits

Encoder assoluto multigiro - HSM22M True-Power-On significa che qualsiasi variazione dell'angolo viene rilevata anche durante un'interruzione di corrente, e l'angolo viene riprodotto accuratamente come segnale analogico al ripristino dell'alimentazione. La tecnologia del sensore senza contatto funziona sulla base di una moderna valutazione del campo magnetico basata sul gradiente, con un circuito supportato da un processore. Ciò rende l'encoder multigiro ampiamente immune da campi magnetici esterni o da variazioni della temperatura ambiente. In combinazione con la meccanica di precisione, l'encoder mostra la sua forza aggiuntiva rispetto ai metodi magnetoresistivi. Questi ultimi possono avere dei punti deboli nell'acquisizione dei valori di misura senza tensione. Un'altra caratteristica del sensore multigiro sono i plateau del segnale all'inizio e alla fine dell'intervallo, che impediscono variazioni improvvise del segnale. Il campo di rotazione elettrico effettivo dell'encoder è di 3600° franco fabbrica. Su richiesta, l'HSM22M può essere programmato in fabbrica con un angolo di rotazione elettrico effettivo di 360° ≤ α ≤ 3600° per adattarsi all'applicazione. L'encoder è disponibile con tensioni di alimentazione di 5 V/DC, 12 V/DC e 24 V/DC e con uscita in tensione e corrente. L'elettronica ridondante contiene un processore con due core separati, alimentato da due tensioni di alimentazione indipendenti e con uscite di segnale isolate galvanicamente. Su richiesta, l'elettronica ridondante può essere ordinata anche con alimentazione e massa comuni (4 connessioni elettriche). L'elettronica è completamente incapsulata in un supporto di plastica per una protezione ottimale. L'albero in acciaio inox da 6 mm è appiattito. Il cuscinetto a manicotto metallico ha una durata di almeno 20 milioni di giri dell'albero. È consentita una velocità continua dell'albero fino a 400 giri/min.
