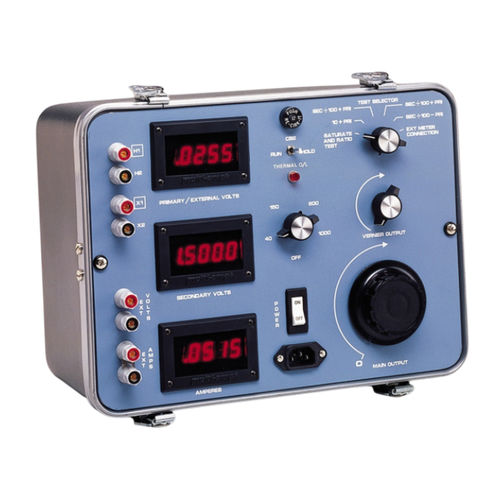

Apparecchio per prove di tensione CTER-91

manualedi trasformatoridigitale

- Test dei trasformatori di corrente montati in trasformatori o quadri elettrici - Test di saturazione, rapporto e polarità eseguiti senza modificare i collegamenti dei puntali di prova - Protezione da sovraccarico e cortocircuito - Fornisce una gamma bassa di 40 volt e una gamma alta di 1000 volt Il set di test di eccitazione, rapporto e polarità per trasformatori di corrente CTER-91 è un'unità leggera e portatile per l'esecuzione di test di eccitazione, rapporto e polarità su trasformatori di corrente (TA) utilizzando il metodo del confronto di tensione. Utilizzando la tecnologia più recente, il CTER-91 fornisce un'uscita di tensione variabile e una strumentazione di precisione per testare i TA a rapporto singolo e multiplo. Tutti e tre i test - eccitazione, rapporto e polarità - possono essere eseguiti senza cambiare i cavi. I TA possono essere testati nella loro configurazione, ad esempio montati in trasformatori, interruttori in olio o quadri elettrici. Tuttavia, è necessario che l'apparecchiatura sia completamente isolata dal sistema elettrico prima del test. Il CTER-91 è dotato di un voltmetro per misurare tensioni esterne fino a 600 volt CA e di un interruttore RUN/HOLD che blocca le letture sugli strumenti quando si passa alla posizione HOLD. Fornisce una gamma bassa di 40 volt per i TA che saturano a basse tensioni e una gamma alta di 1000 volt. È incorporato un interblocco di zero-start per ridurre al minimo la possibilità di eccitare il TA sotto test con un'alta tensione improvvisa.
