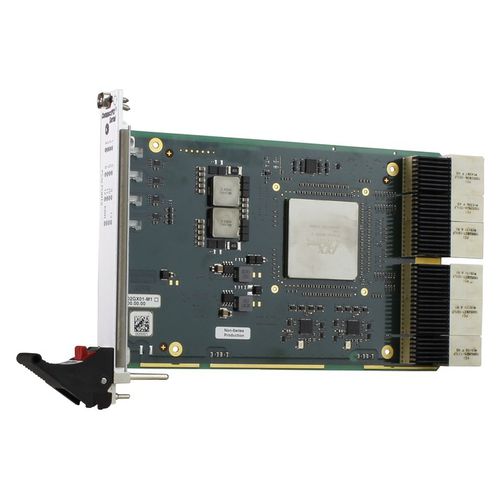

Il GX1 offre una soluzione di switching PCIe Gen 3 conveniente tramite il backplane CompactPCI Serial. È disponibile con funzionalità Express Switch o Express Fabric. Alcune applicazioni industriali tipiche includono l'elaborazione di immagini e video ad alta velocità con più CPU, il supercomputing e la virtualizzazione. La configurazione finale del GX1 dipende dall'applicazione finale. È disponibile solo nell'ambito di un progetto e non può essere ordinato come singolo prodotto standard.
Connessione ad alta velocità
Il GX1 consente la comunicazione seriale punto-punto ad alta velocità tra le CPU e tra le CPU e i moduli end point. Le velocità di trasferimento dati configurabili possono raggiungere i 985 MB/s per corsia PCIe.
Configurazione flessibile di sistemi multiprocessore
Lo switch consente di collegare più endpoint e più CPU. In questo modo è possibile realizzare sistemi multiprocessore potenti ed economici. Le porte dello switch possono essere configurate in modo flessibile utilizzando un'applicazione in esecuzione sulla CPU root complex. In questo modo, lo switch può essere adattato a diversi design di backplane. Non è necessaria alcuna programmazione per configurare le porte. Gli strumenti di configurazione e diagnostica sono disponibili presso il produttore del chip.
Funzionalità dello switch Express
Il GX1 supporta sia la configurazione multi-root che multi-host. Per la configurazione multi-root, il GX1 può essere partizionato in quattro ponti virtuali fissi che supportano fino a quattro complessi root. Ogni complesso root può enumerare i propri endpoint. In questo caso, il bridging non trasparente non è necessario. Per la configurazione multi-host, la CPU host primaria agisce come un complesso root che enumera tutti gli endpoint e fino a due CPU host secondarie aggiuntive collegate tramite due bridge non trasparenti.
---
