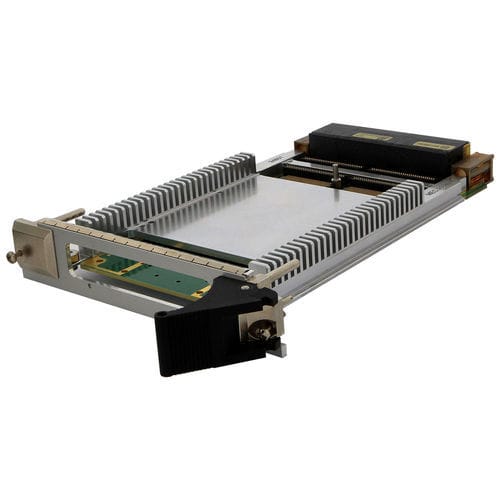

Carrier board PMC VME 3U CB3P-6231

CB3P-6231 è una scheda carrier 3U OpenVPX™ PCIe® switch PMC/XMC (VITA 46.9) da utilizzare con il sottosistema ROCK-2 di Mercury. Il carrier CB3P-6231 offre la capacità di commutazione delle corsie PCIe Gen1/Gen2/Gen3 tra i connettori PMC o XMC e il backplane. Progettato con le tecnologie BuiltSAFE™, il CB3P-6231 è disponibile nelle configurazioni commerciali con raffreddamento ad aria e con raffreddamento a conduzione per soddisfare i requisiti delle applicazioni di laboratorio e sul campo. Riduzione del rischio di malfunzionamento e risparmio di risorse I collaudati moduli avionici 3U di Mercury accelerano le applicazioni critiche per la sicurezza, come la visione artificiale e la realtà aumentata, accelerano il processo di certificazione, risparmiano le risorse dell'aeromobile e accelerano il time-to-market del sottosistema. Caratteristiche principali 1 sito XMC e 1 sito PMC 1 switch PCIe, 32 corsie Porta upstream PCIe configurabile Imballaggio commerciale raffreddato ad aria e robusto raffreddato a conduzione Consumo di energia robusto, 7W Manufatti DO-254 e DO-178 Servizi e supporto per la certificazione di sicurezza Specifiche tecniche Ingresso/uscita Accesso a XMC-J6 I/O per VPX-P2 conforme a 46.9 P2w1-X24s+X8d+X12d Accesso a tutti gli I/O PMC-J4 a VPX-P2 conforme a VITA 46.9 P2w1-P64s Interruttore/Bridges 1 switch PCIe Gen1/Gen2/Gen3, 32 corsie 1 ponte da PCIe x4 a PCI/PCI-X Collegamenti e connessioni ad alta velocità 4x PCIe x4 su connettore OpenVPX (B2) 1x PCIx4 su XMC-J5 1x PCIe x4 su ponte PCIe-PCI (per PMC) Siti (1) 1 sito XMC 1 sito PMC
