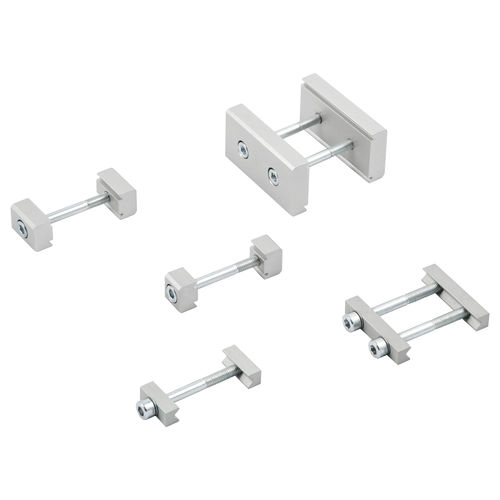

Elemento di fissaggio per cilindri V-Lock series

in metallo

I prodotti Metal Work della serie V-Lock possono essere collegati tra loro mediante elementi di fissaggio di tipo K oppure mediante elementi di fissaggio di tipo QS del sistema Quick-Set di Montech®. Si tratta di sistemi modulari complementari ed intercambiabili. Il sistema V-Lock garantisce un posizionamento preciso e ripetibile anche in direzione longitudinale grazie alla chiavetta forata che entra nelle scanalature trasversali ricavate nelle code di rondine dei componenti (accoppiamento f8/H7); i componenti collegati con elementi K sono leggermente staccati tra di loro (distanza minima tra le superfici adiacenti di due componenti collegati pari a 0.4 mm) al fine di consentire l’auto-centraggio in fase di assemblaggio. Gli elementi di fissaggio QS permettono invece la regolazione longitudinale in fase di assemblaggio, senza vincolare il montatore ad una posizione precisa. Anche in questo caso i componenti assemblati restano distaccati ma la distanza è maggiore rispetto al collegamento con elementi K: 8 mm oppure 22 mm a seconda dell’elemento di collegamento scelto. Entrambi i sistemi garantiscono collegamenti rapidi e precisi, molto robusti, resistenti alle vibrazioni grazie all'accoppiamento a coda di rondine e senza la necessità di disegnare e realizzare adattatori tra i componenti. Le viti di collegamento rimangono sempre accessibili perciò i componenti sono facilmente smontabili. In caso di carichi molto elevati è disponibile anche una chiavetta quadra piena da 6 mm in tolleranza f8 (vedi accessori) che può essere interposta tra le scanalature libere dei componenti V-Lock affiancati.
