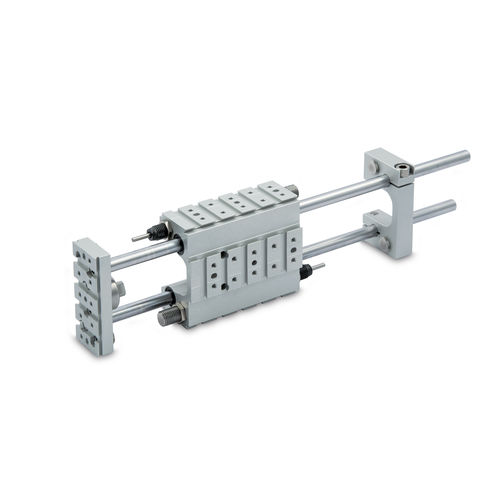

Unità di guida a sfere GDHK,GDMK series

per cilindro pneumaticoa coda di rondine

Le unità di guida serie GDHK e GDMK garantiscono un’ottima guida di allineamento e l’effetto antirotazione del cilindro pneumatico ad esse collegato. Sono utilizzabili singolarmente o combinate al fine di realizzare unità di manipolazione complete: la presenza del tipico profilo a coda di rondine con scanalature V-Lock favorisce l’assemblaggio con altri elementi della serie V-Lock. Le unità di guida sono accoppiabili con: - cilindri ISO 6432 0 12, 16, 20 e 25. Non è possibile utilizzare fascette serie DSW; - cilindri ISO 15552 serie 3 0 32 e 40. - cilindri ISO 15552 STD e tipo A 0 32 e 40. Non è possibile applicare i sensori di posizione. - cilindri elettrici serie Elektro ISO 15552 0 32. È prevista una versione con colonne più corte; il cilindro dev'essere del tipo "con antirotazione" perché il giunto della guida è rotante e non può evitare la rotazione dello stelo. La serie GDHK ha boccole in bronzo. È più adatta per carichi elevati. La serie GDMK ha boccole a ricircolo di sfere. È più adatta per velocità elevate. Sono fornibili con 5 tipologie di arresto: - senza fermi (il finecorsa è effettuato dal cilindro); - con fermi elastici in rientro stelo; - con deceleratore idraulico in rientro stelo; - con fermi elastici in uscita e rientro stelo; - con deceleratori idraulici in uscita e rientro stelo.
