Modulo di controllo EB80

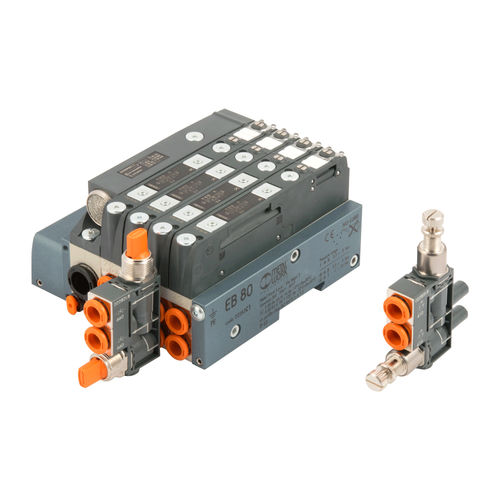

Il modulo multifunzione costituisce un importante ampliamento delle possibilità dei sistemi EB 80 di gestire le prestazioni degli attuatori comandati dalle singole elettrovalvole. Infatti permette, per ogni singola bocca, di regolare la pressione, la portata, sezionare manualmente, visualizzare la presenza di aria in pressione ed altro ancora. Secondo la filosofia modulare di EB 80, anche il modulo multifunzione è progettato per dare la massima flessibilità: può essere applicato in ogni momento; la funzione collegata alla bocca 2 può essere diversa da quella collegata alla bocca 4 (ad esempio regolare la pressione dell'uscita 2 e regolare il flusso d'aria dell'uscita 4); i moduli possono essere montati in serie uno dopo l'altro; i raccordi a cartuccia per tubi sono sostituibili in ogni momento e sono gli stessi utilizzati nelle basi delle valvole EB 80. Dato che i tubetti di ingresso aria hanno 0 8 mm, il modulo multifunzione va inserito in basi EB 80 con cartucce per raccordi 0 8; se però la base a cui ci si vuole collegare ha una cartuccia di diametro diverso, sarà sufficiente acquistare il raccordo multifunzione con cartucce 0 8 e sostituirle quelle della base con quelle del modulo. Il codice e lo schema pneumatico sono marcati mediante laser sul corpo in tecnopolimero.
