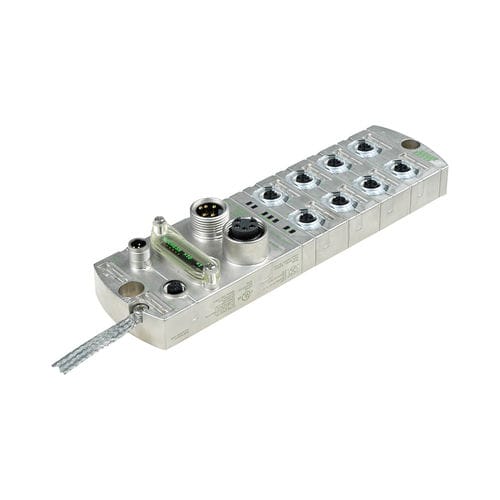

Il Profibus DP IP 67 è un robusto slave metallico che, mediante connettori M12, può essere collegato a Ouput, e quindi elettrovalvole, e/o Input in modo flessibile.
Infatti ogni connettore può essere utilizzato liberamente per:
- 1 Output + 1 Input di diagnostica
- 2 Output
- 1 Output + 1 Input
- 2 Input
- 1 Input + 1 Input di diagnostica
Quindi ogni slave può gestire in tutto 16 segnali, ognuno secondo una delle combinazioni soprascritte.
La diagnostica fornisce informazioni relative alla tipologia e localizzazione dell'errore di ogni singolo canale con:
- Disattivazione del solo punto d'innesto interessato e non del modulo completo
- Segnalazione al controllore
- Visualizzazione con Led in loco
È possibile ordinare lo slave singolo oppure un'isola di elettrovalvole completa di slave e connettori. Nel catalogo sono presentate le isole di valvole della serie 70 da 1/8 e 1/4 e le isole di valvole ISO 5599 taglia 1 e taglia 2.
