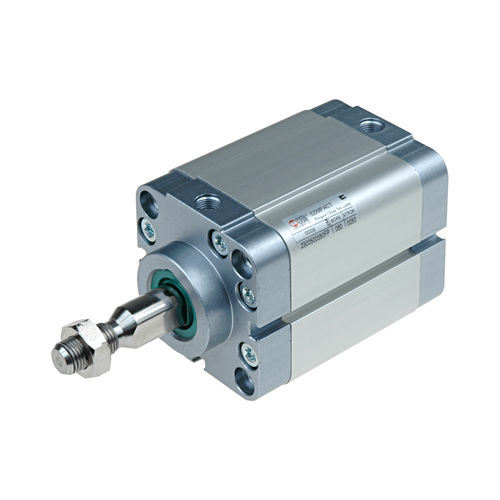

Cilindro pneumatico CMPC series

con astacon gambo filettatoa doppio effetto

Questa versione di cilindri serve per mantenere in fase angolare gli oggetti fissati allo stelo ed anche ad applicare coppie, entro i limiti specificati nelle caratteristiche tecniche. Lo stelo dei cilindri Two flat presenta due piani longitudinali contrapposti; esso è in acciaio inossidabile. La testata anteriore del cilindro include una bussola in bronzo sinterizzato che sposa il profilo dello stelo e impedisce la rotazione dello stelo stesso sul proprio asse. Una speciale guarnizione in poliuretano garantisce la tenuta pneumatica e il raschiamento dello sporco. Questi cilindri compatti sono disponibili nelle seguenti versioni: • Esecuzione con o senza magnete • Doppio effetto, stelo singolo • Doppio effetto stelo passante; uno stelo è two flat e l'altro è cilindrico • Interassi di fissaggio compatibili alla normativa ISO 15552 (ex ISO 6431) dal ø 32 al 80, oppure compatibili alla normativa francese NFE 49-004-1 e 2 (UNITOP). Il particolare profilo e le testate esterne bloccate sulla camicia tramite viti autoformanti assicurano al cilindro un'ottima guida e, grazie all'ampia gamma di ancoraggi, numerose possibilità di fissaggio. GUARNIZIONE: Poliuretano TIPOLOGIA: - Interassi ISO stelo femmina (da ø32 a 100) - 26 - Interassi ISO stelo maschio (da ø32 a 100) - 25 - Interassi UNITOP stelo femmina - 24 - Interassi UNITOP stelo maschio - 23
