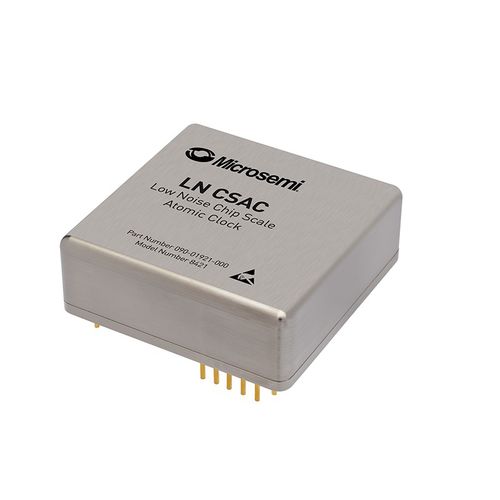

Generatore di orologio LN-CSAC

L'abbinamento dell'orologio atomico a più bassa potenza (CSAC) con la purezza spettrale di un OCXO ha permesso di ottenere un oscillatore eccezionalmente stabile. Il Microsemi LN-CSAC agisce come un sottosistema di frequenza e temporizzazione, pur richiedendo dimensioni, peso e potenza limitati. Accetta un ingresso 1PPS che può essere utilizzato per sincronizzare l'uscita 1PPS dell'unità con un clock di riferimento esterno con un'accuratezza di ±100 ns o disciplinarne la fase e la frequenza rispettivamente entro 1 ns e 1,0 × 10-12, rispettivamente Consumo energetico < 295mW Volume < 46cm3 < 4 minuti di tempo per bloccare < 3x10-11 @1s Stabilità a breve termine (deviazione allan) < 9x10-10 /mo Tasso di invecchiamento (tipico) -10oC a +70oC Temperatura di funzionamento 10MHz, 1PPS uscite Ingresso 1PPS per la sincronizzazione Interfaccia RS-232 per il monitoraggio e il controllo Fase Rumore-sinusoidale di fase ≤-85 dBc/Hz a 1 Hz ≤-120 dBc/Hz a 10 Hz ≤-140 dBc/Hz a 100 Hz ≤-145 dBc/Hz a 1 kHz ≤-150 dBc/Hz a 10 kHz ≤-155 dBc/Hz a ≥100 kHz Kit di sviluppo LN-CSAC (990-00565-000) Piattaforma HW per valutare LN-CSAC Presa a bordo per LN-CSAC HW incluso per consentire il montaggio della scheda di valutazione Alimentazione con presa a muro Cavo RS-232 per collegare il PC alla scheda di valutazione
