Caratteristiche
precisione di base fino a ±0,05%
controllo automatico del livello (ALC)
impedenza di uscita 25Ω/100Ω, commutabile
■ Supporto della modalità meter e della modalità elenco
velocità di misurazione ultraelevata < 3 ms
funzione di correzione di circuito aperto/cortocircuito/carico
■ Funzione di comparazione
funzione di classificazione BIN
■ Funzione di permeabilità incorporata
costante dielettrica incorporata -εr

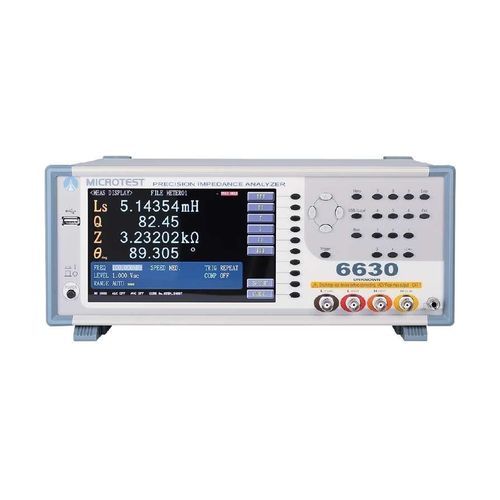

Il tester LCR MICROTEST 6630 offre un'ampia gamma di frequenze da 10Hz a 50MHz per misurare le caratteristiche di impedenza di componenti e materiali. I parametri misurati includono |Z| (impedenza), |Y| (ammettenza), θ (angolo di fase), X (reattanza), R (resistenza in serie/parallelo), G (conduttanza), B (suscettibilità), L (induttanza), D (fattore di dissipazione), Q (fattore di qualità), DCR (resistenza CC), C (capacità), ESR (resistenza serie equivalente), ε (permittività relativa) e μr (permeabilità relativa). Con una velocità di misura fino a 3 mS, è una scelta eccellente per il test automatico degli induttori. Supporta le interfacce di comunicazione LAN/USB Host/USB Device/GPIB/RS-232, rendendolo compatibile con le apparecchiature di automazione o le interfacce uomo-macchina (PLC).
---
