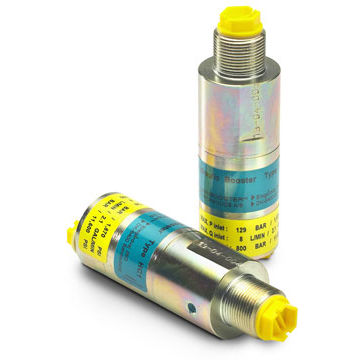

Mini booster oscillante HC1

per olio

Descrizione L'HC1 è il miniBOOSTER più compatto con un peso di soli 0,7 kg. È ideale per l'uso in applicazioni in cui è auspicabile montare l'unità su o in un utensile, alimentatore o altro dispositivo L'HC1 aumenta la pressione di alimentazione ad una pressione di uscita più elevata e compensa automaticamente il consumo di olio per mantenere l'alta pressione. La regolazione della pressione di uscita si effettua variando la pressione fornita. Funzioni Il funzionamento di base è illustrato nel diagramma di funzionamento. L'olio viene convogliato attraverso la valvola direzionale CV verso l'attacco IN, scorrendo liberamente attraverso le valvole di ritegno KV1, KV2 e DV verso il lato alta pressione H. In questa condizione si ottiene il massimo flusso attraverso il booster, dando una funzione di avanzamento rapido. Al raggiungimento della pressione della pompa sul lato alta pressione H, le valvole KV1, KV2 e DV si chiuderanno. La pressione finale viene raggiunta dalla pompa oscillante OP. L'unità si arresta automaticamente al raggiungimento della pressione finale sul lato alta pressione H. Se esiste una caduta di pressione sul lato alta pressione a causa di consumo o perdite, la valvola OP funzionerà automaticamente per mantenere la pressione finale.
