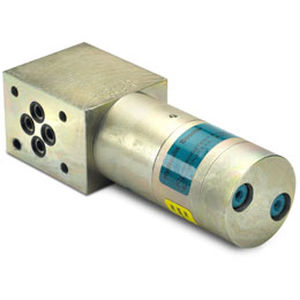

Mini booster oscillante HC3
per olio

mini booster oscillante
mini booster oscillante
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
oscillante
Prodotto pompato
per olio
Pressione

Min.: 20 bar
(290 psi)

Max.: 207 bar
(3.002 psi)

Descrizione

Descrizione Il HC3 è una versione del HC2 progettato per uso in NG6 (D03) che impila i sistemi molteplici. È un'unità compatta che pesa soltanto 2,5 chilogrammi. Il HC3 ha la valvola di spurgo pilota-azionata ha incorporato come caratteristica standard. La pressione massima dello sbocco è di 500 barre nelle versioni standard. Gli adeguamenti della pressione dello sbocco è effettuato variando la pressione assicurata. Funzioni Il funzionamento di base è illustrato nel diagramma di funzione. L'olio è alimentato tramite il piatto di collegamento alla valvola di regolazione al in porto del HC3 che passa liberamente per le valvole di ritenuta KV1, KV2 e DV al lato ad alta pressione H. Dal lato ad alta pressione H l'olio è alimentato a porto A sul piatto di collegamento. In questo massimo di circostanza attraversi il ripetitore è raggiunto dando una funzione di andata veloce. Quando la pressione della pompa è raggiunta dal lato ad alta pressione H, le valvole KV1, KV2 e DV si chiuderanno. La pressione di conclusione sarà raggiunta dall'unità d'oscillazione della pompa OP. L'unità si bloccherà automaticamente quando la pressione di conclusione dal lato ad alta pressione è raggiunta. Se c'è una perdita di pressione dal lato ad alta pressione dovuto consumo o perdita, la valvola OP funzionerà automaticamente per mantenere la pressione di conclusione.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.
