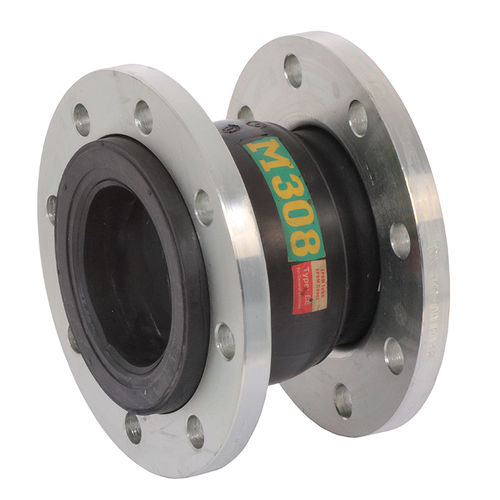

Compensatore di dilatazione in gomma 308 TIFQ
rotondocon flangiaper acqua

compensatore di dilatazione in gomma
compensatore di dilatazione in gomma
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Materiale
in gomma
Forma
rotondo
Fissaggio
con flangia
Applicazioni
per acqua
Altre caratteristiche
flessibile
Diametro nominale

Min.: 32 mm
(1,26 in)

Max.: 400 mm
(15,75 in)

Temperatura di funzionamento

Min.: -10 °C
(14 °F)

Max.: 110 °C
(230 °F)

Lunghezza

Min.: 95 mm
(3,74 in)

Max.: 265 mm
(10,43 in)

Pressione

Min.: 8,8 bar
(127,6 psi)

Max.: 16 bar
(232,1 psi)

Descrizione

Giunto elastico di espansione, serie PN 16, costruito con corpo in NYLON con rivestimento interno ed esterno in gomma EPDM, attacchi flangiati girevoli secondo la norma EN1092-1 PN 16 con risalto, conforme al D.M. 174/2004. Campi di impiego: Impianti ad acqua potabile Norme costruttive e di collaudo: Flange EN1092-1 Marcatura EN19 Collaudo EN12266 Certificazioni: Certificata secondo la direttiva 97/23/CE PED Prima di montare il giunto accertarsi che l’interno del corpo sia completamente pulito. Eventuali impurità dovranno essere rimosse per assicurare un corretto funzionamento, se si dispone di aria compressa utilizzarla per una migliore pulizia. Verifi care che le fl ange ove sarà inserito siano parallele e non vi sia troppo o poco spazio tra di esse tenendo conto dello scartamento del giunto e del naturale appiattimento della parte esterna del giunto che funziona da guarnizione. Inserire i bulloni nei fori delle fl ange e serrarli mantenendo una frequenza diametralmente alternata (per la migliore deformazione della parte esterna del giunto). NOTA: in caso di forti e continue sollecitazioni è consigliabile utilizzare i limitatori di corsa per giunti (figura 307)
