Descrizione

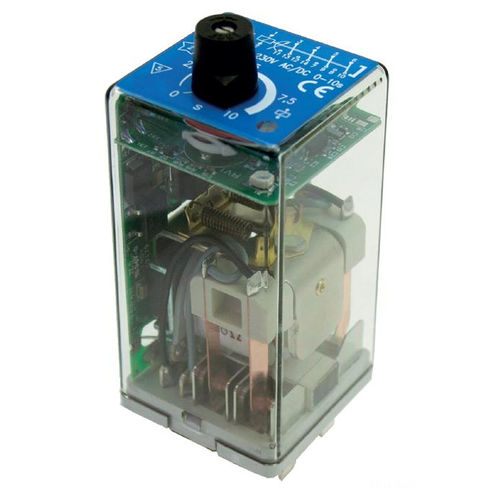

Relè elettronico di monitoraggio della tensione a innesto con funzione di timer di accensione e spegnimento ritardato opzionale e quattro contatti di commutazione. Il tempo di ritardo è regolabile con una manopola bloccabile (ritardo all'accensione o allo spegnimento, l'altro ritardo è fisso). Il relè può essere fornito anche con ritardi fissi (senza manopola). La tensione di alimentazione e la tensione di disinserzione sono entrambe regolabili tramite viti interne. Il relè può anche essere alimentato con una tensione fissa di inserimento e di disinserimento. Adatto per il monitoraggio delle tensioni DC.
L'MTDV4 offre un'isteresi molto piccola (differenza tra tensione di pull-in e di drop-out). Il relè è dotato di un LED che indica lo stato dei contatti del relè. Funzione di ritardo della caduta di tensione fino al 50% della tensione nominale, non è necessaria alcuna alimentazione ausiliaria. Soffiaggio dell'arco magnetico per un'elevata capacità di rottura e una lunga durata del contatto opzionale.
La costruzione del relè e la scelta dei materiali rende il relè MTDV4 adatto a resistere a basse e alte temperature, agli urti e alle vibrazioni e agli ambienti da asciutti a umidi. Non è necessaria alcuna clip di fissaggio esterna, in quanto la "chiusura a scatto" integrata trattiene il relè nello zoccolo in tutte le circostanze e direzioni di montaggio.
Applicazione
Questi relè sono progettati per applicazioni esigenti. Il relè MTDV4 viene utilizzato in applicazioni per il monitoraggio della tensione con o senza ritardo(i) temporale.
---
