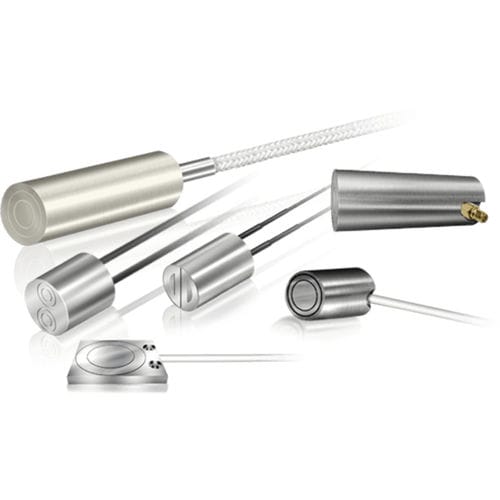

Sensore di spostamento lineare

senza contattocapacitivoamplificato

Sensori ad alta risoluzione e a basso costo per misurare la distanza e lo spostamento in industrie come i semiconduttori, l'elettronica, le applicazioni di R&S e molte altre. Per gli obiettivi messi a terra, MTI offre sonde di capacità standard. Per gli obiettivi non messi a terra o scarsamente messi a terra, MTI offre sonde a doppio sensore push/pull. Entrambi i tipi di sonde sono disponibili in acciaio inossidabile o in poliammide piatto e flessibile. Le sonde piatte in poliimmide sono perfette per le applicazioni a vuoto o in spazi ristretti. I sensori capacitivi standard richiedono che il bersaglio sia messo a terra elettricamente (per applicazioni di misura di posizione, distanza e vibrazioni). La corrente scorre dalla faccia della sonda al bersaglio e di nuovo all'amplificatore per completare il circuito. La capacità tra la sonda e il bersaglio è proporzionale alla distanza e convertita in un'uscita 0 - 10V dall'amplificatore. La misurazione di obiettivi con messa a terra elettrica può essere, tuttavia, influenzata da cambiamenti nella conduttività elettrica o nel percorso di terra dell'obiettivo. Caratteristiche Valutazione della temperatura del cavo e della sonda: da -130°C (-202°F) a 200°C (392°F) Le sonde criogeniche e per temperature più elevate sono disponibili fino a 1200°C, consultare MTI Factory. È richiesto un adattatore da BNC a SMA Temperatura nominale del connettore: da -65°C (-85°F) a 85°C (185°F) Precisione1: ±0,01% FSR o meglio, della gamma quando la sonda e l'amplificatore sono calibrati su uno standard noto all'estensione della gamma x1. Intercambiabilità della sonda e del cavo: Preciso fino a ± 0,2% all'estensione di gamma x1 senza ricalibrazione Pressione nominale standard: 1400kPa (200 psig)
